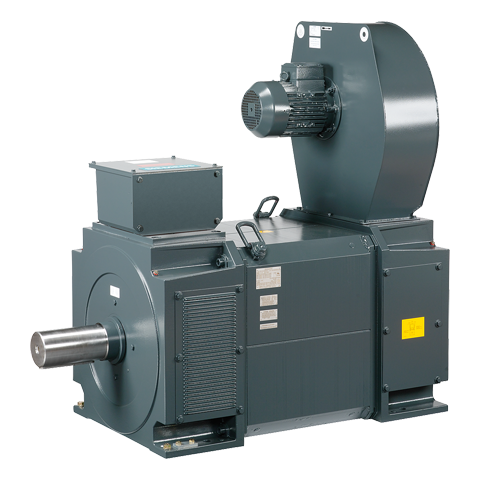

1PH8 电机，强制通风，轴高为 80 至 160
1PH8 电机，水冷，轴高为 80 至 160
1PH8 系列电机是新一代电机，普遍应用于使用运动控制应用程序开发的工厂和机器。这些异步（感应）电机基于灵活的结构组件原理，采用强制通风冷却或水冷却方式。综合性功能扩展，如不同的轴承概念扩展应用范围。
由于 1PH8 电机经常用作机器设备中的大型中央传动装置，因此也称为“主电机”。
主电机 = 高性能
+ 高动态响应
+ 高精度
在开发新的 1PH8 电机系列时，我们特别小心，确保该系列电机与 SINAMICS 变频器系统实现最大程度的兼容。
应用范围遍及所有领域和公司，例如：
1PH8 电机适合安装在没有腐蚀性气体的室内干燥区域中。
|
1PH8 电机，强制通风 |
|
|
定子绕组绝缘，符合标准EN 60034-1（IEC 60034-1） |
适用于高达 40 °C (104 °F) 的环境温度 |
|
冷却，符合 EN 60034-6（IEC 60034-6） |
强制风冷 |
|
温度监控 |
定子绕组中的 KTY 84 温度传感器 |
|
电机风扇额定值 |
|
|
230 V 1 AC 50 Hz |
|
400 V 3 AC 50 Hz |
|
结构类型符合标准 |
|
|
IM B3, IM B5 |
|
IM B3, IM B5, IM B35 |
|
保护等级符合 |
IP55 |
|
驱动端轴外伸部符合DIN 748-3（IEC 60072-1）标准。 |
光轴或配合键 |
|
轴和法兰精度，符合 DIN 42955 （IEC 60072-1）1) |
公差R（降额标准） |
|
振动强度，符合西门子/EN 60034-14 (IEC 60034-14)标准 1) |
R/A 级 |
|
声压等级 L pA (1 m) |
|
|
70 dB2) |
|
73 dB2) |
|
连接 |
信号连接器（供货范围内不包括匹配连接器） 非传动端上部端子盒 |
|
面漆 |
无烟煤 RAL 7016 |
|
1PH8 电机，水冷却 |
|
|
定子绕组绝缘，符合标准EN 60034-1（IEC 60034-1） |
冷却水入口温度高达 30 °C (86 °F) |
|
冷却，符合 EN 60034-6（IEC 60034-6） |
水冷 |
|
温度监控 |
定子绕组中的 KTY 84 温度传感器 |
|
结构类型符合标准 |
|
|
IM B3, IM B5 |
|
IM B3, IM B5, IM B35 |
|
保护等级符合 |
IP65 |
|
驱动端轴外伸部符合DIN 748-3（IEC 60072-1）标准。 |
光轴或配合键 |
|
轴和法兰精度，符合 DIN 42955 （IEC 60072-1）1) |
公差R（降额标准） |
|
振动强度，符合西门子/EN 60034-14 (IEC 60034-14)标准 1) |
R/A 级 |
|
声压等级 L pA (1 m) |
|
|
68 dB2) |
|
69 dB2) |
|
连接 |
信号连接器（供货范围内不包括匹配连接器） 非传动端上部端子盒 |
|
面漆 |
无烟煤 RAL 7016 |
1) 轴伸跳动量、定心环与轴的同心度和法兰与轴的垂直度。
2)额定脉冲频率 4 kHz，转速范围高达 5000 rpm。
3) 以下电机在设计上符合温度等级 155 (F)：
1PH8107-1.F2/1PH8138-2.F2/1PH8138-2.G2/1PH8166
|
没有 DRIVE-CLiQ接口的内置编码器系统 |
|
|
增量式编码器 |
|
|
HTL2048S/R 编码器 |
增量式编码器 HTL 2048 S/R |
|
HTL1024S/R 编码器 |
增量式编码器 HTL 1024 S/R |
S/R = 信号/转数
|
端子盒类型 |
电缆入口 |
电缆最大外径2) |
主端子数 |
每个端子的最大截面积 |
最大额定电流3) |
|
|---|---|---|---|---|---|---|
|
型号 |
功率 |
外部信号 |
||||
|
[mm] |
mm2 |
A |
||||
|
gk803 |
1 × M25 × 1.5 |
1 × M16 × 1.51) |
20 (0.79) |
相：3 ?M5 |
1 × 10 |
52 |
|
gk813 |
1 × M32 × 1.5 |
1 × M16 × 1.51) |
24.2 (0.95) |
相：3 ?M5 |
1 × 16 |
70 |
|
gk823 |
1 × M32 × 1.5 |
1 × M16 × 1.51) |
24.2 (0.95) |
相：3 ?M5 |
1 × 16 |
70 |
|
gk833 |
1 × M40 × 1.5 |
1 × M16 × 1.51) |
32 (1.26) |
相：3 × M6 |
1 × 35 |
110 |
|
gk843 |
1 × M50 × 1.5 |
1 × M16 × 1.51) |
38 (1.50) |
相：3 × M6 |
1 × 50 |
133 |
|
gk863 |
1 × M50 × 1.5 |
1 × M16 × 1.51) |
38 (1.50) |
相：3 × M6 |
1 × 50 |
133 |
|
gk873 |
1 × M63 × 1.5 |
1 × M16 × 1.51) |
42.6 (1.68) |
相：3 × M6 |
1 × 50 |
133 |
1)螺纹 1 × M16 × 1.5，布置为 90° 以进行信号连接；螺纹仅限于第 9 个位置“A”（不带编码器）。
2) 取决于公制电缆密封端头的设计。
3)载流能力符合 EN 60204-1/IEC 60364-5-52，安装类型 C。
4)额定脉冲频率 4 kHz，转速范围高达 5000 rpm。
1PH8 异步电机的典型转速/功率特性曲线
这些特性曲线显示了工作制符合 IEC 60034-1 的 S1（连续工作制）的 1PH8 电机的电机转速与驱动功率之间的典型关系。
有关相应电压和绕组类型的详细特性曲线，可参阅 1PH8 组态手册。
