SIMOTICS S-1FK2

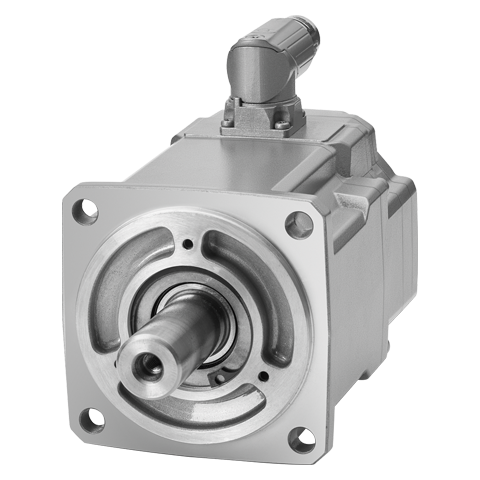

SIMOTICS S-1FK2 电机，电机中心高 80，自然冷却

SIMOTICS S-1FK2 电机是紧凑型永磁同步电机。这些电机适合在不采用外部冷却的条件下运行，且热量通过电机表面散出。SIMOTICS S-1FK2 电机具有较高功率密度、防护等级和过载能力。SIMOTICS S-1FK2 进给电机适合 SINAMICS S120 驱动系统。

Products in detail

概述

SIMOTICS S-1FK2 电机，电机中心高 80，自然冷却

SIMOTICS S-1FK2 电机是紧凑型永磁同步电机。这些电机适合在不采用外部冷却的条件下运行，且热量通过电机表面散出。SIMOTICS S-1FK2 电机具有较高功率密度、防护等级和过载能力。SIMOTICS S-1FK2 进给电机适合 SINAMICS S120 驱动系统。

优势

转矩和电机转动惯量之间具有最佳关系，因此可达到极高机器动态性能。
具有特殊的磁场削弱设计，因此，甚至在高转速下也可达到极高转矩
采用高分辨率电机编码器、高精度轴和法兰安装，因此具有极高机器精度
对于需要移动的中等到较高质量，具有精密和可靠的控制特性
具有三倍电气过载能力，因此可进行非常快的加速
低转矩纹波
高静态转矩
免维护型绝对值编码器，不带电池
坚固的信号连接器
结构紧凑

应用

机床（例如，进给驱动装置、辅助轴）
机械手
搬运系统

功能

紧凑型同步伺服电机
转矩 M0：2.4 Nm 到 50 Nm
电机中心高：40 到 100
额定转速：1500 rpm 到 3000 rpm
电机编码器中的电子铭牌
自然冷却式结构，不带风扇
提供用于连接电源电缆的插头
用于连接信号电缆的 DRIVE-CLiQ 接口
IP64/IP65 防护等级

技术规范

订货号	1FK2...
产品商标名称	SIMOTICS
产品型号名称	S-1FK2 紧凑型/高惯性型
产品名称	进给电机
电机类型	永磁同步电机
磁性材料	稀土磁性材料
冷却	自然冷却
符合 EN 60034-1 (IEC 60034-1) 的定子绕组绝缘	40 °C (104 °F) 环境温度下绕组温升为 ΔT = 100 K 时的温度等级为 155 (F)
符合 EN 60034-7 (IEC 60034-7) 的结构类型	IM B5 (IM V1, IM V3)
符合 EN 60034-5 (IEC 60034-5) 的防护等级	IP64 和 IP65
符合 DIN 748-3 (IEC 60072-1) 的驱动端轴伸	光轴/ 带导向键的可选轴（半键平衡）
符合 DIN 42955 (IEC 60072-1) 的轴和法兰精度1)	公差 N 每种情况下，对于轴伸跳动量、定心环与轴的同心度以及法兰与轴的垂直度
符合 EN 60034-14 (IEC 60034-14) 的振动烈度	等级 A 可一直保持至额定转速
符合 EN ISO 1680 的声压级 LpA (1 m)，最大容差 + 3 db (A)
1FK2204	55 dB
1FK2.05/1FK2.06	65 dB
1FK2.08/1FK2210	70 dB
连接	电源和信号电缆插头，可旋转
面漆	煤黑色，类似于 RAL 7016
第二铭牌	单独封装
抱闸	选配安装 (24 V DC)
适用性证书	cURus, CE

1) 轴伸跳动量、定心环与轴的同心度以及法兰与轴的垂直度。

带有 DRIVE-CLiQ 接口的内置编码器系统

单圈绝对值编码器
AS22DQC 编码器	22 位单圈绝对值编码器
多圈绝对值编码器
AM22DQC 编码器	22 位多圈绝对值编码器 + 12 位多圈（移动范围 4096 转）

尺寸图

Dimensional drawings SIMOTICS S-1FK2 servomotors for SINAMICS S120
