这些耦合继电器模块可卡到 SIPART DR21、SIPART DR22 或 SIPART DR24 控制器背面的安装导轨上。安装导轨在耦合继电器的供货范围内。

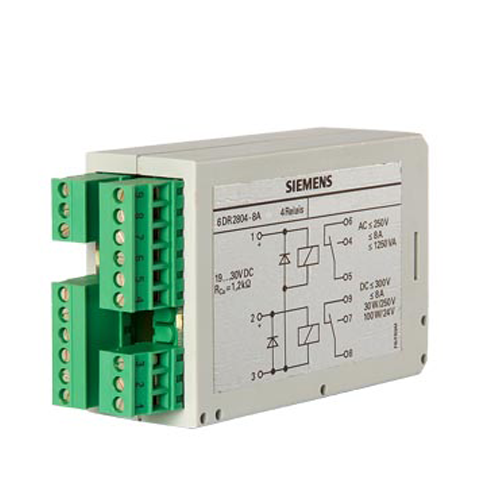

耦合继电器 6DR2804-8A 包含 4 个继电器。两个端子排各带有 9 个端子，随后可用于接线。
注意：
请注意最大开关电压。（带移相器电机时的共振峰值）
|
耦合继电器 6DR2804-8A、6DR2804-8B（4/2 个继电器） |
||
|---|---|---|
|
继电器的设计 |
一个切换触点，带有火花消除元件 |
|
|
触点材料 |
银氧化镉 |
|
|
触点额定值 |
AC |
DC |
|
≤ 250 V |
≤ 250 V |
|
≤ 8 A |
≤ 8 A |
|
≤ 1250 VA |
≤ 100 W，24 V 时 ≤ 30 W，250 V 时 |
|
寿命 |
||
|
2 • 107 次 |
|
|
2 • 106 次 |
|
|
火花消除元件 |
22 µF 与 220 Ω 串联，再并联 420 V 压敏电阻 |
|
|
励磁绕组1) |
||
|
+19 ... 30 V |
|
|
1.2 kΩ ± 180 Ω |
|
|
防护等级 EN 60529 |
||
|
IP50 |
|
|
IP20 |
|
|
外壳材料 |
聚酰胺 66 |
|
|
导轨安装 |
NS 35/7.5 DIN EN 50022 NS 35/15 DIN EN 50035 NS 32 DIN EN 50035 |
|
1) 根据 DIN/VDE 0106 Part 100（1986 年 11 月），通过加强绝缘实现励磁绕组与触头之间的安全隔离。电气间隙和爬电距离适用于过电压类别 III 和污染等级 2（根据 DIN/VDE 0110 Part 1，1989 年 1 月）根据 DIN/VDE 0106 Part 100（1986 年 11 月），通过加强绝缘实现触头与继电器模块触头之间的安全隔离。电气间隙和爬电距离适用于过电压类别 II 和污染等级 2（根据 DIN/VDE 0110 Part 1，1989 年 1 月）
耦合继电器 6DR2804-8B 和 6DR2804-8A 的接线
