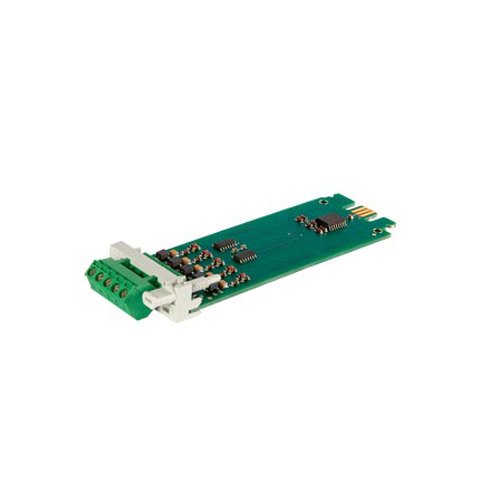

带有 5 个数字量输入的模块
功能和动作方向可通过组态控制器中的开关来指定。
插入式螺钉型接线端子包含在供货范围内。
|
5BE 模块 6DR2801-8C |
|
|---|---|
|
数字量输入 |
|
|
信号状态 "0" |
≤ 4.5 V 或断开 |
|
信号状态 "1" |
≥ 13 V |
|
输入阻抗 |
≥ 27 kΩ |
|
输入间的静态破坏极限 |
± 35 V |
5BE 模块 6DR2801-8C 的接线
将端子分配给数字量输入 (BE)；取决于设备类型和插槽
|
端子 |
SIPART DR21 |
SIPART DR22 和 DR24 |
|
|---|---|---|---|
|
插槽 5 |
插槽 6 |
||
|
5 |
BE7 |
BE9 |
BE14 |
|
4 |
BE6 |
BE8 |
BE13 |
|
3 |
BE5 |
BE7 |
BE12 |
|
2 |
BE4 |
BE6 |
BE11 |
|
1 |
BE3 |
BE5 |
BE10 |
