SIWAREX WT251 具有下列主要优点：
在需要快速和精确的定量给料和灌注的每一种场合，SIWAREX WP251 均是最佳解决方案。SIWAREX WT251 的典型应用如下：

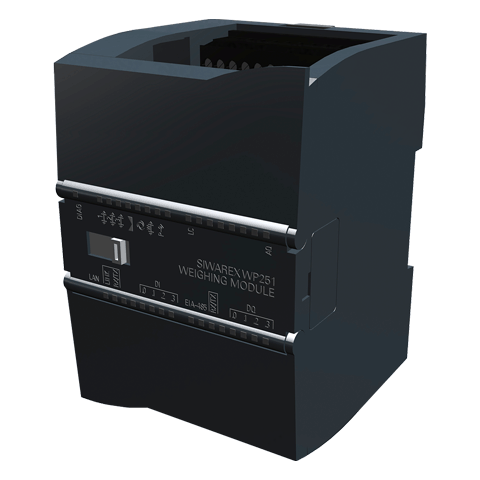

SIWAREX WP251 是 SIMATIC S7-1200 中的一个紧凑型工艺模块，可直接通过系统总线与 SIMATIC S7-1200 控制器进行通讯。
该紧凑型称重模块的宽度为 70 mm (2.76 in)，通过 DIN 导轨进行安装。安装十分方便。
用于连接电源、称重传感器、RS 485 接口、数字量输入/输出和模拟量输出的接头位于可拆卸的螺钉型接线排上。一个 RJ45 端口用作以太网接口（SIWATOOL 和 Modbus TCP/IP）。
SIWAREX WP251 完全自主地控制定量给料和灌装过程。定量给料阀（粗/细流量）可直接通过该模块的四个数字量输出进行控制。由于完全独立于 CPU 及其循环时间对称重过程进行控制，可达到极高精度。
CPU 可用于管理配方和物料参数。这些参数以及所需的设定值随后通过函数块传送到 SIWAREX WP251，定量给料过程启动。SIWAREX WP251 自动优化截止点、生成统计数据并在内部存储器中记录每个定量给料任务，这些数据也可从 CPU 访问并通过 CPU 读出。
可通过多种方式进行调试。通过 SIWAREX WP251 函数块，可以全面访问 SIWAREX WP251 的所有参数。通过可下载的“随时可用”示例应用程序，可全面访问称重模块的数据、执行校正功能并对称进行操作，无需任何额外编程。而且，可以使用 PC 服务软件 SIWATOOL V7 来进行调试，该软件通过以太网与 SIWAREX 模块通讯。借助于 WIFI 接入点，也可以使用 W-LAN 进行访问。因此，可顺利通过因特网进行远程访问。从全球范围内的某个地点，可以集中访问所有称以进行维护。另外，通过 RS 485 接口 (Modbus RTU) 和以太网接口 (Modbus TCP/IP) 可全面访问所有参数和命令，即也可通过这些通道实现全面调试和操作。
SIWAREX WP251 提供了 NAWI（非自动衡器）、ACI（自动分检衡器）和 AGFI（重力式自动灌装衡器）称重模式。
在 NAWI 和 ACI 操作模式下，可在灌装模式和排空之间选择。整个灌装或定量给料过程完全从 SIWAREX WP251 进行控制。只需将设定值和启动命令传送到该模块。通过模块的数字量输出，可以直接切换粗流量、细流量和清空信号。
PLC 程序中循环提供有关重量的数据以及所有称状态及定量给料状态位，以便进一步分析。如果激活了模块的独立模式，还有另外一个保证，即在 CPU 停止运行的情况下，称的定量给料和操作也能继续进行。
SIWATOOL V7 是用于调试和维修的专用程序，可在 Windows 操作系统中运行。
通过该程序，用户无需具备自动化工程方面的技能就可执行秤的调整。维修时，技术人员可以使用 PC 来分析和测试秤各个步骤。分析事件时，能够从 SIWAREX WP251 读出诊断缓冲区的数据非常有帮助。
下面是可使用 SIWATOOL V7 完成的一些任务：
软件 SIWATOOL V7，程序窗口的布局
能够分析从模块读取之后能够与参数一起保存的诊断缓冲区数据也非常有用。
提供的跟踪模式用于优化 SIWAREX WP251 称重模块中的称重序列。使用 SIWATOOL V7 和 MS Excel，所记录的重量值和相关状态可显示为趋势。
升级固件
可以使用一个附加的程序功能，在现场将新固件版本下载到 SIWAREX WP251 上。这意味着，可根据需要在现场和世界任何地点进行固件升级。
SIWAREX WP251 是 SIMATIC S7-1200 基本型控制器系列的一部分，已无缝集成到 TIA Portal 中。通过三个自由函数块，可方便地全面访问所有参数、实际值、设定值、重量值和状态信息（例如，限值、粗流量信号、细流量信号、清空信号），无需进行编程。这样，结合使用 SIMATIC HMI 触摸板板，可以创建定制的操作界面。也可以方便地使用和组织多种语言。
免费提供的示例项目“Ready-for-use SIWAREX WP251”可帮助用户快速、简便地开始使用。该 TIA Portal 项目包含函数块和功能全面的可视化系统，用于操作和监测 SIWAREX WP251。用户可以任意编辑和修改可视画面，或将其整个传送到现有 HMI 项目中。
没有 SIMATIC CPU，也可以使用 SIWAREX WP251。在此情况下，该模块仅与 24 V DC 供电电压相连。此时，操作员可以使用 PC（例如，使用 OPC 服务器）或支持 Modbus 的操作面板进行输入。通过 SIWAREX WP251 的两个 Modbus 接口（TCP/IP 和 RTU），可以访问所有参数、实际值、设定值、重量值和状态信息。因此，可以在 PC 上或支持 Modbus 的操作面板上创建定制化或与工厂相关的操作界面。借助于 Modbus 接口，也可顺利集成到第三方系统中。
|
SIWAREX WP251 |
|
|---|---|
|
称重模式 |
|
|
集成在自动化系统中 |
|
|
S7-1200 |
SIMATIC S7-1200 系统总线 |
|
其它厂商的操作员面板和/或自动化系统 |
经由以太网 (Modbus TCP/IP) 或 RS 485 (Modbus RTU) |
|
端口 |
|
|
功能 |
|
|
参数分配 |
|
|
远程显示屏 |
|
|
连接 |
通过 RS 485 |
|
称的调整 |
PC 软件 SIWATOOL (Ethernet)、S7-1200 函数块和触摸面板或直接连接的操作面板 (Modbus) |
|
测量精度 |
|
|
20 °C ± 10 K (68 °F ± 10 K) 下，符合 DIN 1319-1 的满标误差限制 |
0.05% |
|
内部分辨率 |
高达 ± 400 万分之一 |
|
测量次数/秒 |
100 或 120（可选择） |
|
过滤器 |
|
|
称重传感器 |
4 线制或 6 线制应变计 |
|
称重传感器供电 |
|
|
电源电压（通过反馈进行调节） |
4.85 V DC |
|
允许的负载电阻 |
|
|
> 40Ω |
|
< 4100 Ω |
|
带 SIWAREX IS Ex 接口 |
|
|
> 50 Ω |
|
< 4100 Ω |
|
称重传感器特性 |
1 … 4 mV/V |
|
测量信号的允许范围（带 4 mV/V 传感器） |
-21.3 ... +21.3 mV |
|
称重传感器的最大距离 |
500 m (229.66 ft) |
|
连接到爆炸区 1 中的称重传感器 |
可通过 SIWAREX IS Ex 接口 |
|
证书 (Certificates) |
|
|
校准认证 |
|
|
辅助电源 |
|
|
额定电压 |
24 V DC |
|
最大功耗 |
200 mA |
|
SIMATIC 总线的最大功耗 |
3 mA |
|
IP 防护等级（符合 DIN EN 60529、IEC 60529） |
IP20 |
|
气候要求 T min (IND) ... Tmax(IND)（工作温度） |
|
|
-10 ... +40 °C (14 ... 104 °F) |
|
-10 ... +55 °C (14 ... 131 °F) |
|
EMC 电磁兼容性要求 |
符合标准 EN 45501 |
|
尺寸 |
70 × 75 × 100 mm (2.76 × 2.95 × 3.94 in) |
