优势
SIWAREX WT241 具有下列主要优点:
在需要高精度、高用户友好性和综合调整方案的皮带秤应用中,SIWAREX WT241 是最佳解决方案。
SIWAREX WT241 的典型应用是测定当前物料流速、皮带载荷和皮带速度。而且,6 个累加器可用于计算所输送的物料量。

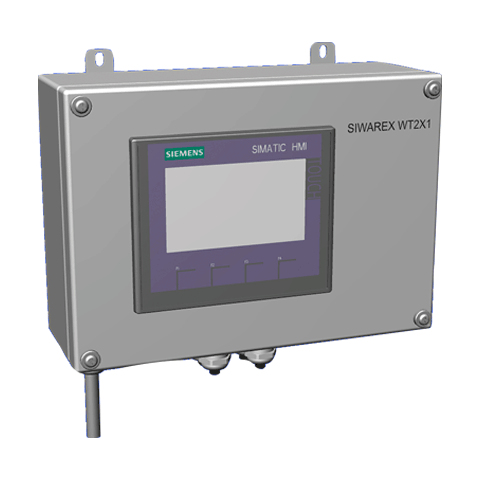

SIWAREX WT241 是一个独立式称重终端,其基于经过实践反复检验的西门子 SIWAREX WP241 产品以及西门子 SIMATIC KTP 400 触摸显示屏。这些组件预装在一个紧凑式不锈钢外壳内,并辅以一块连接板和一个大范围电源。该外壳可安装在墙壁上,具有 9 个电缆进线口,其中 5 个进线口在出厂前配有电缆密封端头。通过各种接口,可将产品集成到工厂环境中。
通过集成式连接板,可以直接连接皮带秤和速度传感器。
SIWAREX WT241 预装有 SIWAREX“随时可用”版软件。即,无需在 SIMATIC 中进行进一步调试。
SIWAREX WT241 的主要任务如下:
所输送的物料体积可记录在 6 个总计值存储器中:累计总计值存储器通过秤的整个运行时间来测定输送的物料(只能通过加载出厂设置来复位),主总计值在需要正式校准的应用使用(不久提供)。四个剩余累加记忆位置可任意使用。例如,用于记录每日或每周总计值。
提供了四种快速调试方法:
如果设置了“自动设置到零点”(Automatic set to zero) 功能,则电子称重系统会在皮带到达“设置到零点”区域时自动执行“设置到零点”程序。
提供了丰富诊断功能。诊断消息输出到不同接口。在模拟模式下,用户可以指定速度和皮带载荷。这样就可以不用运行皮带秤,就能事先测试许多功能。出于测试目的,也可以仿真数字量输入/输出和模拟量输出。对装置进行优化或执行故障排除时,“跟踪”(Trace) 功能非常有用。此功能会将称重历史数据记录在内部模块存储器中(例如物料流速、皮带载荷、速度),并以图形格式将数据导出到 Excel 中。
若要读出这种跟踪数据,需使用可选软件包中包含的服务工具“SIWATOOL V7”。另外,使用 SIWATOOL,可以创建称数据的备份并在需要时重新导入。发生故障时,可在很短时间内将 WT241 更换,无需重新校准。
SIWAREX WT241 称重终端操作画面
使用内置 RS 485 接口和 Modbus RTU 协议,SIWAREX WT241 可连接到许多不同的自动化系统或连接到 PC。
而且还提供了 4 点数字量输入、4 点数字量输出和 1 点模拟量输出。因而可以进一步直接处理报警或状态消息。
触摸面板预装有 SIWAREX“随时可用”版软件。这会使用户界面具有清晰且操作直观的结构:提供了英语、德语、法语和中文版。结构化的菜单有利于称的操作,并帮助用户完成有指导的调试。
而且,还提供有众多诊断选项。例如,使用跟踪功能,可以记录并导出称重历史。也可以对称的特性进行模拟。
SIWAREX WT241 |
|
---|---|
外壳 |
不锈钢外壳 (1.4301),带有接口:
|
连接板 |
内部连接板
|
集成在自动化系统中 |
|
任何自动化站 |
通过 RS 485 (Modbus RTU) |
通讯接口 |
|
秤的调试选件 |
直接通过彩色触摸式面板和预装的“随时可用”版操作软件 |
校准认证 |
- |
内部分辨率 |
高达 ± 400 万分之一 |
测量次数/秒(内部) |
100 Hz |
物料流速的更新时间 |
100 ms |
过滤器 |
|
物料流速过滤器 |
低通滤波器 0.1 ... 50 Hz |
称重值过滤器 |
低通滤波器 0.1 ... 50 Hz |
皮带速度滤波器 |
低通滤波器 0.1 ... 50 Hz |
称重功能 |
|
读出数据 |
|
极限值(最小/最大) |
|
零值设定功能 |
发出命令时或自动设置为零 |
称重传感器 |
4 线制或 6 线制应变计 |
称重传感器供电 |
|
电源电压(通过反馈进行调节) |
4.85 V DC |
允许的负载电阻 |
|
|
> 40Ω |
|
< 4100 Ω |
带 SIWAREX IS Ex 接口 |
|
|
> 50 Ω |
|
< 4100 Ω |
称重传感器特性 |
1 … 4 mV/V |
测量信号的允许范围 |
-21.3 ... +21.3 mV |
称重传感器的最大距离 |
500 m (229.66 ft) |
辅助电源 |
|
额定电压 |
100 ... 240 V AC |
电源频率 |
50 ... 60 Hz |
最大功耗 |
0.12 A |
IP 防护等级(符合 DIN EN 60529、IEC 60529) |
IP65 |
气候要求 T min (IND) ... T max (IND)(工作温度) |
|
|
0 ... +40 °C (32 ... 104 °F) |
EMC 要求,根据 |
EN 45501 |
尺寸 |
264 × 185 × 97 mm (10.39 × 7.28 × 3.82 in) |
重量 |
4 kg (8.82 lb) |
