SIWAREX WP231 具有下列主要优点：
SIWAREX WP231 是需要在执行测量任务时使用称重传感器的所有场合的最优解决方案。SIWAREX WP231 的典型应用如下：

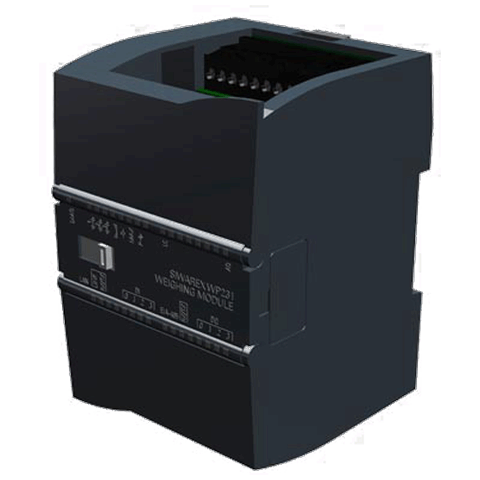

SIWAREX WP231 是 SIMATIC S7-1200 中的一个紧凑型工业模块，可通过系统总线直接与 S7-1200 组件相连。该 70 mm (2.76 in) 宽度的称重模块可安装在导轨上，非常容易安装和接线。
电源、称重传感器、RS 485、数字量输入/输出以及模拟量输出通过称重模块的螺钉型接头来连接。RJ45 接头用于以太网连接。
SIWAREX WP231 的主要任务是测量传感器电压并转换为重量值。最多 3 个插补点用于重量计算。如果需要，可对信号进行数字滤波。
提供了用于清零和去皮的命令。为此，可以激活最多三个不同的去皮默认值。
SIWAREX WP231 出厂前已经过校准。这意味着无需校正砝码也可对秤进行自动调整，无需重新调整秤即可更换模块。
除重量测定外，SIWAREX WP231 还可监控两个可自由编程的限值（可以是最大值/最小值）以及空范围。它会针对违反限值的情况发出信号。
通过所有系统组件之间一致且统一的通讯，可在过程装置中实现快速、可靠和经济有效的集成与诊断。
SIWAREX WP231 通过 SIMATIC 总线直接集成在 SIMATIC S7-1200 中。通过 CPU 可直接读取和编辑秤的所有参数。因此，可通过 CPU 或通过连接的 HMI 设备对秤进行全面调试。通过 RS 485 和以太网接口，可以连接各种各样的选件。通过 Modbus TCP/IP 或 Modbus RTU，可以连接控制面板并可与各种自动化系统通讯。也可以将远程显示屏连接到 RS 485。
用于对 SIWAREX WP231 组态的 PC 可连接到以太网接口。
重量值、状态、去皮值、命令和消息均通过 SIMATIC I/O 区域传送。数据记录的参数可通过 SIWATOOL 或直接连接到称重电子装置的操作员面板来设置。
SIWAREX WP231 可借助于现成可用的函数块集成到装置软件中。与串行连接的称重电子装置不同的是，SIWAREX WP231 不需要用昂贵的附加模块即可连接到 SIMATIC。
与 SIWAREX WP231 结合使用时，可在 SIMATIC 中组态可自由编程的模块化称重系统，并可更具公司的特定需要进行调整。
除该组态软件包外，还免费提供了功能全面的 SIWAREX WP231“现成可用”软件。它向初学者介绍了如何将模块集成在 TIA Portal 程序中，并提供应用编程基础知识这样，用户就可以十分方便地将秤应用连接到操作员面板，该面板连接到 SIMATIC CPU 或直接连接到 SIWAREX WP231。
针对需要官方校准的应用，TIA Portal 中提供了一个“随时可用”的示例程序。该示例程序可直接与商用 SecureDisplay 软件结合使用。需要使用基于 Windows CE 的操作面板（例如，SIMATIC 精智触摸面板系列）。
不能将 SIMATIC 精简型和按键式面板用于需要官方校准的应用。
SIWATOOL V7 是用于调试和维修的专用程序，可在 Windows 操作系统中运行。
通过该程序，用户无需具备自动化工程方面的技能就可执行秤的调整。维修时，技术人员可以使用 PC 来分析和测试秤各个步骤。分析事件时，能够从 SIWAREX WP231 读出诊断缓冲区的数据非常有帮助。
下面是可使用 SIWATOOL V7 完成的一些任务：
SIWATOOL V7 校准软件，各程序窗口的布局
分析可与模块参数一起保存在备份文件中的诊断缓冲区内容将非常有用。
提供的跟踪模式用于优化 SIWAREX WP231 称重模块中的称重序列。使用 SIWATOOL V7 和 MS Excel，所记录的重量值和相关状态可显示为趋势。
可以使用一个附加的程序功能，在现场将新固件版本下载到 SIWAREX WP231 上。这意味着，可根据需要在现场和世界任何地点进行固件升级。
|
SIWAREX WP231 |
|
|---|---|
|
集成在自动化系统中 |
|
|
S7-1200 |
SIMATIC S7-1200 系统总线 |
|
其它厂商的操作员面板和/或自动化系统 |
经由以太网 (Modbus TCP/IP) 或 RS 485 (Modbus RTU) |
|
通讯接口 |
|
|
调试方式 |
|
|
测量精度 |
|
|
通过欧盟型式认证，可作为非自动衡器，贸易等级 III |
3000 d ≥ 0.5μV/e |
|
20 °C ± 10 K (68 °F ± 10 K) 下，符合 DIN 1319-1 的满标误差限制 |
0.05% |
|
内部分辨率 |
高达 ± 400 万分之一 |
|
测量频率 |
100 / 120 Hz |
|
数字滤波器 |
可调低通和平均滤波器 |
|
典型应用 |
|
|
称重功能 |
|
|
重量值 |
|
|
限制值 |
|
|
调零 |
每条命令 |
|
去皮 |
每条命令 |
|
皮重规格 |
每条命令 |
|
称重传感器 |
4 线制或 6 线制全桥应变计 |
|
称重传感器供电 |
|
|
电源电压（通过反馈进行调节） |
4.85 V DC |
|
允许的负载电阻 |
|
|
> 40Ω |
|
< 4100 Ω |
|
带 SIWAREX IS Ex 接口 |
|
|
> 50 Ω |
|
< 4100 Ω |
|
称重传感器特性 |
1 … 4 mV/V |
|
测量信号的允许范围（带 4 mV/V 传感器） |
-21.3 ... +21.3 mV |
|
称重传感器的最大距离 |
500 m (229.66 ft) |
|
连接到防爆 1 区中的称重传感器 |
可通过 SIWAREX IS Ex 接口（必须检查称重传感器的兼容性） |
|
认证/证书 |
|
|
校准认证 |
欧盟型式认证 OIML R76 |
|
辅助电源 |
|
|
额定电压 |
24 V DC |
|
最大功耗 |
200 mA |
|
SIMATIC 总线的最大功耗 |
3 mA |
|
IP 防护等级（符合 DIN EN 60529、IEC 60529） |
IP20 |
|
气候要求 T min (IND) ... Tmax(IND)（工作温度） |
|
|
-10 ... +40 °C (14 ... 104 °F) |
|
-10 ... +55 °C (14 ... 131 °F) |
|
EMC 电磁兼容性要求 |
符合标准 EN 45501 |
|
尺寸 |
70 × 75 × 100 mm (2.76 × 2.95 × 3.94 in) |
