SIWAREX FTA电气阀门定位器具有如下特点：

• 统一设计，并通过集成在 SIMATIC S7 和SIMATIC PCS 7 实现全集成式通讯
• 使用 SIMATIC，可实现统一组态
• 直接用于 SIMATIC 自动化系统中
• 通过 ET 200M 连接到 PROFIBUS DP/PROFINET, 可以在分布式控制理念的设备上使用
• 测量重量或力，分辨率高达 1600 万分之一
• 高精度 3 x 6000d，适合商用，符合 OIML R-76、R-51、R-61 和 R-107
• 与 SIWAREX R 和 SIWAREX WL200 型模拟应变片称重传感器一起使用
• 也可以选择性地连接 METTLER TOLEDO、Wipotec 和 PESA 等制造商生产的各种称重传感器
• 商用显示屏，带有基于 Windows 的面板，如 SIMATIC 精智面板
• 不分级或分级定量给料控制
• 计量信号的精确转换（<1 ms）
• 可参数化的输入和输出
• 可对多种应用参数化
• 使用 SIMATIC，可灵活适应不同的要求
• 使用 SIWATOOL FTA 程序，可对称进行简便调整
• 不使用校准砝码进行理论调节
• 更换模块无需重新校正配料
• 记录称重顺序
• 具有校准能力的 Alibi 存储器
• 可用于防爆应用场合

SIWAREX FTA 称重模块是对精度和速度具有较高要求的每种应用的最佳解决方案。

由于其具有出色的测量特性，可以最多三个量程和极高精度测量重量。

SIWAREX FTA 可用于设计商用定量给料系统，如灌装装置、装载站、装袋站、回转包装机、混合机或试验站等。

典型应用领域包括：

• 液体灌装
• 固体物料装袋（也可以是大袋）
• 扣减称重或灌装称重形式的定量配料
• 检查具体数量
• 物料的装载或接收
• 静态检查称
• 检查称重器（与 Wipotec 称重传感器结合使用）

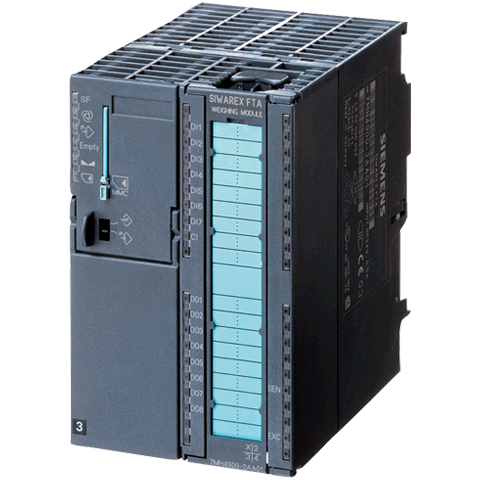

SIWAREX FTA 是 SIMATIC S7-300 的一个功能模块，可直接卡装到 SIMATIC S7‑300 或 ET 200M 背板总线上。80 mm 宽的称重模块可安装在导轨上，安装和接线非常容易。

称重传感器、RS 485 串行接口、模拟量输出以及数字量输入和输出通过 40 针标准前连接器进行连接，PC (RS 232) 通过一个 9 针 SUB-D 连接器进行连接，而电源通过一个单独的 2 针连接器进行连接。

通过在 SIMATIC 中运行 SIWAREX FTA，可将称重系统全面集成到自动化系统中。

SIWAREX FTA的主要任务是高精度测量多达三个测量范围的实际重量，并精确控制称重过程。

称重模块以全自动方式控制称重过程。然而，集成在 SIMATIC 中意味着它也可以通过 PLC 程序而直接影响称重过程。这意味着可以按意义对任务进行划分：极块的称重功能在 SIWAREX FTA 中执行， 联锁功能和逻辑功能在 SIMATIC CPU 中执行。

称重功能

SIWAREX FTA 很容易根据不同的称重功能进行参数化。

可对以下商用称重功能进行参数设置：

• 符合 OIML R76 的 NAWI（非自动衡器）
• 符合 OIML R61 的 AGFI（重力式自动装料衡器）
• 符合 OIML R51 的 ACI（自动衡器）
• 符合 OIML R107 的 DTAWI（非连续累计自动衡器（累加料斗称重器））

监测和控制称重传感器信号及状态

在称重过程中， SIWAREX FTA 称重模块监测并控制称重传感器信号和状态。数据在 SIMATIC 内的最优化交换允许直接评价 PLC 程序中的称重传感器信号和状态。

由于称重系统中采用 PLC，可方便地针对系统技术的变化对 SIWAREX FTA 进行调整。

SIWAREX FTA 已在工厂校正好。这意味着不用校准砝码也可对配料进行理论校正，不必重新校正配料也可以更换模块。当使用"有源总线模块"时，还可以在运行过程中进行更换。

集成在 SIMATIC 中

SIWAREX FTA 完成集成，在 SIMATIC S7 和 SIMATIC PCS 7 中。用户可以完全自由地配置自己的自动化解决方案- 包括称重应用。

适当地组合 SIMATIC 组件意味着可以给小型、中型和大型工厂找到最佳解决方案。配料是用 SIMATIC 标准操作员控制面板进行操作和监测的。毫无疑问，这些操作面板也可以同时用于操作控制和工厂监控。

使用 SIMATIC 配置程序包和应用程序实例可以极其迅速地开发定制或部门专用解决方案。下图示出了一个中型工厂的典型配置。

自动化系统的随时可用的功能块和操作员站的面板用于 SIMATIC PCS 7 中的配置。

带 SIWAREX FTA 的 SIMATIC S7/PCS 7 配置

软件

SIWATOOL FTA 调试软件

SIWATOOL FTA 是一个用于调试和维修的专用程序， 并用 Windows 操作系统执行操作。

即使没有自动化系统方面的知识也可用此程序来调试配料。维修时，技术人员可以使用 PC 来分析和测试秤各个步骤。分析事件时从 SIWAREX FTA 读出诊断缓冲器将颇有帮助。

使用 SIWATOOL FTA 可以执行下列工作：

• 参数分配和称的校准
• 秤属性测试
• 保存并打印配料数据
• 记录和分析称重序列

SIWAREX FTA 软件中的设置

能够分析可与模块参数一起保存在备份文件中的诊断缓冲区内容将会非常有用。

SIWAREX FTA 称重模块包括一个用于优化称重顺序的跟踪模式。所记录的重量值和相关状态可以用 SIWATOOL FTA 和 MS Excel 在跟踪时显示出来。

升级固件

可以在现场使用其它程序将新固件版本下载到 SIWAREX FTA 上。这意味着，可根据需要在现场和世界任何地点进行固件升级。

读出称重报告

称重报告在重量和测量行动规定的整段时间内均保存在一个插在 SIWAREX FTA 中的 MMC（微存储卡）上。如果收到关于特定称重过程的投诉，可以用 SIWATOOL 从 MMC 中读出相关数据。

SIWAREX FTA -简单的配置

通过集成在 SIMATIC，可根据操作要求修改可自由编程的模块化称重系统。

还免费提供了现成的的 SIWAREX FTA 软件“Getting Started”。它向初学者介绍了如何将模块集成到 STEP 7 程序中，并提供了应用程序编程基础知识。用户可极为方便地将称连接到与 SIMATIC CPU 直接相连的操作面板。

在面板上组态商用显示

软件 SecureOCX 可在运行 WinCC flexible 的系统中使用。它提供了用于在 WinCC flexible 中直接组态商用显示的功能。在 TIA Portal 中，将使用 SecureDisplay 软件。此软件可直接安装在基于 Windows CE 的面板上（例如，SIMATIC 精智触摸面板系列）。有一个用于在 TIA Portal 中使用该软件的单独“使用入门”。该解决方案需要一台带以太网端口的 SIMATIC CPU。不能使用 SIMATIC 精简型按键面板。

SIWAREX FTA“Getting Started”软件中的称重面板

另外，STEP 7 程序 SIWAREX FTA Multiscale 也为实现分批配料或灌装装置奠定了专业基础。

1)有关更多详细信息，请参见 Ex 接口，SIWAREX IS 型
