优势
SIWAREX U可提供下列主要优点:
在所有安装了DMS 传感器之处,如称重传感器、测力计或者力矩测量传感器,SIWAREX U 均不失为最佳解决方案。 SIWAREX U 的典型应用有:

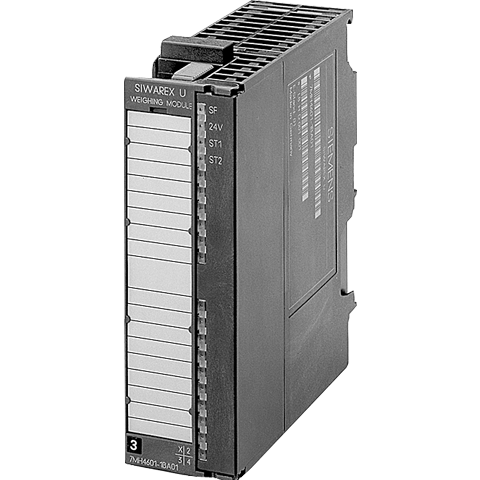

SIWAREX U 是一种紧凑型 SIMATIC S7-300 功能模块 (FM),可直接卡装到 SIMATIC S7-300 或 ET 200M 背板总线上。DIN 的卡装系统大大简化了安装/布线工作。
称重传感器、电源和串行接口通过 20 针标准前连接器来连接。
SIWAREX U 在 SIMATIC 环境中运行可确保称重系统完全集成到自动化系统中。
SIWAREX U有单通道和双通道两种。每个通道都可以称为一台称。
SIWAREX U的主要任务是测量传感器电压并将这个测量结果转换为一个重量值。如果需要,可对信号进行数字滤波。
除测定重量外,SIWAREX U还可以监测每个通道的两个可自由编程极限值(最小值/最大值任选),并在到达这些值时用一个过程报警信号迅速通知SIMATIC。
SIWAREX U出厂时已进行过校正。这意味着不用校正砝码也可对配料进行理论校正,不必重新校正配料也可以更换模块。当使用"有源总线模块"时,还可以在运行过程中进行更换。
所有系统组件之间进行一致且统一通讯,可快速、可靠和经济有效地集成在工业过程中。
SIWAREX U 具有两个串行接口。TTY 接口用来连接最多四个数字远程显示屏。除称重通道 1 和 2 的两个重量值外,还可以通过 SIMATIC 设定另外两个值并显示在远程显示屏上。
用于校正配料的 PC 可以通过 RS 232 接口进行连接。
SIWAREX U 不仅能用经典 PLC 编程计语言,如 STL(语句表)、LD(梯形图)、SFC(顺序功能图)或 SCL(结构化控制语言)集成在工厂软件中,而且还可以使用 CFC(连续功能图)进行图形化组态,并用 PCS 7 中提供的面板显示配料。
与串接的称重电子装置相反,SIWAREX U 不需要用昂贵的附加模块将其链接至 SIMATIC。
通过集成在 SIMATIC,可根据操作要求修改可自由编程的模块化称重系统。
使用 SIWATOOL U 软件,可以通过独立于自动化系统的 Windows 系统简便地设置 SIWAREX 称重模块。通过设置,可以修改、保存和打印称重模块的所有参数以编制设备文件。
SIWATOOL U 提供的不同诊断选项可确保以在线模式快速定位故障。
SIWAREX U 称重模块可以用于危险区域(区域 2)。通过一个任选Ex接口可以给称重传感器提供一个本安电源。
SIWAREX U |
|
---|---|
集成在自动化系统中 |
|
|
直接集成 |
|
通过 ET 200M |
|
通过 ET 200M |
|
通过 ET 200M |
|
通过 ET 200M |
|
可以带 IM 153-1 |
通讯接口 |
|
连接远程显示屏 |
毛重, 通道 1、2 或默认值 1、2 |
称的调整 |
使用 SIMATIC(P 总线)或 SIWATOOL U 参数化软件(RS 232) |
测量参数 |
|
20 °C ± 10 K (68 °F ± 10 K) 下,符合 DIN 1319-1 的满标误差限制 |
0.05% |
ADC 内部分辨率 |
65535 |
重量值数据格式 |
2 字节(固定点) |
测量次数/秒 |
50 |
数字滤波器 |
0.05 ... 5 Hz(7 档),平均值滤波器 |
称重功能 |
|
重量值 |
毛重 |
限制值 |
2(最小/最大) |
零值设定功能 |
每条命令 |
称重传感器 |
4 线制或 6 线制应变计 |
称重传感器供电 |
|
电源电压Us(额定值) |
6 V DC1) |
最大电源电流 |
≤ 150 mA 每通道 |
允许的负载电阻 |
|
|
> 40Ω/通道 |
|
< 4010 Ω |
带 Ex(i) 接口 |
|
|
> 87 Ω 每通道 |
|
< 4010 Ω |
容许称重传感器特性 |
可达 4 mV/V |
称重传感器的最大距离 |
|
本安称重传感器的供电 |
可选(Ex 接口)带 SIWAREX IS |
辅助电源 |
|
额定电压 |
24 V DC |
最大功耗 |
150 mA(单通道) / 240 mA(双通道) |
背板总线上的电流消耗 |
≤ 100 mA |
认证 |
ATEX 95、FM、cULUS Haz.Loc. |
IP 防护等级(符合 DIN EN 60529、IEC 60529) |
IP20 |
气候要求 T min (IND) - Tmax (IND))(工作温度) |
|
|
0 ... +60 °C (32 ... 140 °F) |
|
0 ... +40 °C (32 ... 104 °F) |
EMC 要求,根据 |
根据 NAMUR NE21 Part 1;EN 61326 |
尺寸 |
40 × 125 × 130 mm (1.58 × 4.92 × 5.12 in) |
1) 与 7MH4601-1AA01 和 7MH4601-1BA01 相比,称重传感器电源改为 6 V DC。
2) 使用推荐的电缆(附件)时,在某些条件下,可长达 1000 米。
