SIWAREX CS 具有下列主要优点：
在测量任务中采用应变计传感器（如称重传感器、力传感器或力矩测量轴）的所有场合，SIWAREX CS 都可作为最佳解决方案。SIWAREX CS 的典型应用如下：

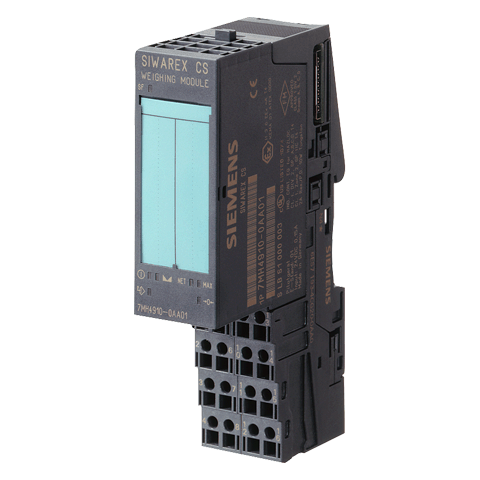

SIWAREX CS 是 SIMATIC ET 200S 中的一个紧凑型功能模块 (FM)，可直接插到终端模块上。电源是通过一个电源模块和内部电源轨连接的。
称重传感器和串行接口通过终端模块的端口进行连接。使用终端模块时，无需拆卸连接电缆即可将其更换。
SIWAREX CS的主要任务是测量传感器电压并将这个测量结果转换为一个重量值。多达3个插值点可用于重量计算。如果需要，可对信号进行数字滤波。
除测定重量外，SIWAREX CS 还可以监测两个可自由编程限值（最小值/最大值，根据需要），并在超过这些值时通知 SIMATIC。
SIWAREX CS出厂时已进行过校正。这意味着不用校正砝码也可对配料进行理论校正，不必重新校正配料也可以更换模块。
所有系统组件之间是一致统一的通讯方式，这能够在生产过程中进行快速、可靠和有成本效益的整合和诊断。
采用所有的头模块，都可以通过分布式 I/O 从 SIWAREX CS 中读出过程数据。对于支持 DP V1 协议的 PROFIBUS 首模块和 PROFINET 首模块，也可以采用数据记录通讯来读出该数据并进行设置。
采用支持 DP V1 的 各种 PROFIBUS 头模块和 PROFINET 模块，可以实现组诊断和硬件中断功能。支持 DP V0 的首模块具备组诊断功能，但不支持硬件中断。
SIWAREX CS 具有两个串行接口。TTY接口用来连接数字远程显示屏。远程显示屏显示贸易认证重量值及状态信息。
为了对 SIWAREX CS 进行参数设置，可通过 RS 232 接口来连接 PC。
使用传统 PLC 编程语言 STL（语句表）, LAD（梯形图）、FBD（功能块图）或 SCL（结构化控制语言），可将 SIWAREX CS 集成在工厂软件中。
与串行连接的电子式称重系统不同的是，SIWAREX CS 不需要昂贵的附加模块即可将其连接到 SIMATIC。
使用 SIWAREX CS，可在 SIMATIC 中组态可自由编程的模块化称重系统，并根据公司内部要求，根据需要进行改动。
SIWAREX CS "Getting Started" 软件中的衡器面板
除组态软件包外，还免费提供了现成的 SIWAREX CS "Getting Started" 软件。它向初学者介绍了如何将模块集成到 STEP 7 程序中，并提供了应用程序编程基础知识。用户可通过与 SIMATIC CPU 直接相连的操作面板，极为方便地操作称。
利用 SIWATOOL CS 软件，SIWAREX 称重模块能给 Windows 提供方便，能够快速引导和运行。输入掩码可以规定、保存和打印称重模块的所有用户可定义参数以编制设备文件。
SIWATOOL CS 提供的不同诊断选项可确保以在线模式快速定位故障。
SIWAREX CS 称重模块可以用于危险区域(2 区)。利用一个可选的防爆接口，它也可在危险 1 区中使用，而 SIWAREX CS 必须安装在安全区域中。
|
SIWAREX CS |
|
|---|---|
|
集成在自动化系统中 |
|
|
通过 ET 200S |
|
经过背板总线 |
|
通过 ET 200S |
|
通讯接口 |
SIMATIC S7（ET 200S 背板总线），RS 232，TTY |
|
连接远程显示屏 |
贸易认证重量值 |
|
称的调整 |
使用 SIMATIC S7 IM151-7 CPU 或 SIWATOOL CS PC 参数分配软件 (RS 232) |
|
测量精度 |
|
|
20 °C ± 10 K (68 °F ± 10 K) 下，符合 DIN 1319-1 的满标误差限制 |
0.05% |
|
内部分辨率 |
65535 |
|
测量次数/秒 |
50 |
|
数字滤波器 |
0.05 ... 5 Hz（7 档），平均值滤波器 |
|
称重功能 |
|
|
重量值 |
毛重，净重 |
|
限制值 |
2（最小/最大） |
|
零值设定功能 |
每条命令 |
|
去皮功能 |
每条命令 |
|
皮重规格 |
每条命令 |
|
称重传感器 |
4 线制或 6 线制应变计 |
|
称重传感器供电 |
|
|
电源电压Us（额定值） |
6 V DC 典型 |
|
最大电源电流 |
≤ 68 mA |
|
允许的负载电阻 |
|
|
> 87 Ω |
|
< 4010 Ω |
|
SIWAREX IS Ex接口 |
|
|
> 87 Ω |
|
< 4010 Ω |
|
称重传感器特性 |
1 mV/V 至 4 mV/V |
|
测量信号的允许范围（最大设定特性值时） |
-2.4 ... +26.4 mV |
|
称重传感器的最大距离 |
1000 m |
|
本安称重传感器的供电 |
可选（SIWAREX IS 防爆接口） |
|
外部称重传感器的供电 |
可达 24 V |
|
连接到爆炸区 1 中的称重传感器 |
可通过 SIWAREX IS Ex 接口 |
|
Ex准用区2及安全性 |
ATEX 95、FM、cULUS Haz.Loc. |
|
辅助电源 |
|
|
额定电压 |
24 V DC |
|
最大功耗 |
150 mA |
|
IP 防护等级（符合 DIN EN 60529、IEC 60529） |
IP20 |
|
气候要求 T min (IND) ... Tmax (IND)（工作温度） |
|
|
-10 ... +60 °C (14 … 140 °F) |
|
-10 ... +40 °C (14 … 104 °F) |
|
EMC 电磁兼容性要求 |
根据 EN 61326，EN 45501，NAMUR NE21，第 1 部分 |
|
尺寸 |
80 × 125 × 130 mm (3.15 × 4.92 × 5.12 in) |
