本文介绍的电子称重系统具有以下决定性优势：

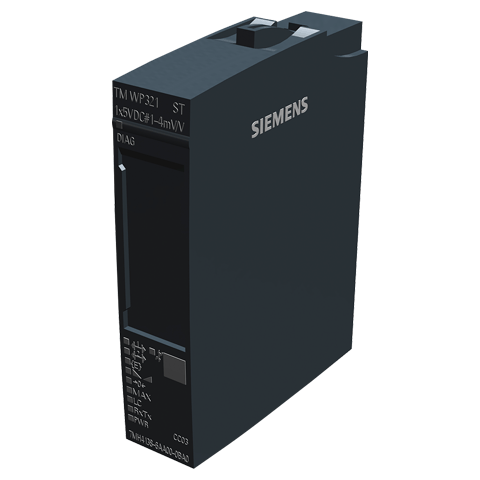

SIWAREX WP321 是需要在执行测量任务时使用模拟称重传感器的所有场合的最优解决方案。
SIWAREX WP321 适合以下应用：
SIWAREX WP321 是 SIMATIC ET 200SP 系列的一个工艺模块 (TM)，通过 ET 200SP 接口模块分布式连接到控制器 (Profibus/Profinet)。
以下基本单元（A0 型）可用于集成：
用于打开新的电压组：
BU15P-16+A10+2D (6ES7193-6BP20-0DA0)
BU15P-16+A0+2D (6ES7193-6BP00-0DA0)
用于延续电压组：
BU15P-16+A10+2B (6ES7193-6BP20-0BA0)
BU15P-16+A0+2B (6ES7193-6BP00-0BA0)
称重传感器或力传感器连接到基本单元的端子。这意味着可以快速、方便地更换模块而不需要任何接线。
称重电子装置的主要任务是基于所连接的传感器提供的信号测定当前重量和力值。由于可无缝集成到 SIMATIC 环境中，可以直接以及使用 CPU 的任何可用编程语言对值进行处理。如果超出或未达到可自由选择的内部监控值，则会将这种情况直接报告给控制器。也可以方便地独处各种状态和诊断值并在 CPU 中进行分析。
SIWAREX WP321 在出厂时已经过校准。这样不仅可以自动校准秤（无需校准砝码），而且还可以无需重新校准而更换模块。
通过集成式 RS 485 接口，可以连接 PC 以使用“SIWATOOL”软件来设置称重电子装置的参数。为此，需要使用一个 USB-RS 485 接口转换器。
由于可无缝集成到 SIMATIC 环境中，使用 SIWAREX 称重光电子装置无需任何复杂或昂贵的秤通讯驱动程序。
可以创建可根据任何情况量身定制的可编程称重应用，也可以结合使用 TIA Portal 以及 SIMATIC Manager 和 WinCC flexible 的功能随时功能随时扩展。
同样，通过 WP321，也可将秤安装在危险环境中。根据具体区域和所用的称重传感器，可能还需要使用 SIWAREX IS Ex 接口。
SIWAREX WP321 现成可用
为了方便地介绍如何将该模块集成到 TIA Portal 和 SIMATIC Manager 中，免费提供了一个“现成可用”的示例项目。此项目说明了如何将该模块集成到硬件配置中，并包含用于 CPU 与 SIWAREX 之间通讯的函数块。它还包含一个现成可用的数据块，其中包含所有秤参数。“现成可用”的项目通过一个触摸面板配置特性变得更加全面，不仅可从面板对秤进行全面调试，而且还包括一个“操作员视图”，用作显示秤的正常运行。
SIWAREX WP321 SIWATOOL
SIWATOOL 是一个服务软件工具，可用来在现场快速、高校对地对秤进行校准、设置或重置参数或在发生故障时执行诊断。而且，可以为秤创建完整的备份文件，并且还需点击几下鼠标，即可将文件上传到新模块，这样改模块将会像在备份之前那样继续运行，无需任何重新校准。甚至可以曾离线创建的组态文件，或读出错误缓冲区中的数据。无需任何专门 SIMATIC 知识，即可使用 SIWATOOL。需要使用 USB RS 485 接口转换器，通过该模块的 RS 485 端口进行连接。有关其它建议，请参阅 SIWAREX WP321 设备手册。
|
SIWAREX WP321 |
|
|---|---|
|
集成在自动化系统中 |
|
|
SIMATIC S7-300、S7-400、S7-1200 和 S7-1500 |
通过 SIMATIC ET 200SP 接口模块（PROFIBUS 或 PROFINET） |
|
其它制造商（具有限制） |
通过 SIMATIC ET 200SP 接口模块（PROFIBUS 或 PROFINET） |
|
通讯接口 |
|
|
调试方式 |
|
|
测量精度 |
|
|
20 °C ± 10 K (68 °F ± 10 K) 下，符合 DIN 1319-1 的满标值 |
0.05% |
|
内部分辨率 |
± 200 万分之一 |
|
测量频率 |
100 / 120 / 600 Hz |
|
数字滤波器 |
可调低通和平均滤波器 |
|
典型应用 |
|
|
称重功能 |
|
|
重量值 |
|
|
限制值 |
|
|
调零 |
通过控制器或 HMI 的命令 |
|
去皮 |
通过控制器或 HMI 的命令 |
|
外部皮重规格 |
通过控制器或 HMI 的命令 |
|
校准命令 |
通过控制器或 HMI 的命令 |
|
称重传感器 |
4 线制或 6 线制全桥应变计 |
|
称重传感器供电 |
|
|
电源电压（电压施加在传感器上，将控制最高 5 V 的电缆相关电压降） |
4.85 V DC ±2% |
|
允许的负载电阻 |
|
|
> 40Ω |
|
< 4100 Ω |
|
带 SIWAREX IS Ex 接口 |
|
|
> 50 Ω |
|
< 4100 Ω |
|
称重传感器特性 |
1 … 4 mV/V |
|
测量信号的允许范围（最大设定特性值时） |
-21.3 ... +21.3 mV |
|
称重传感器的最大距离 |
1000 m (459.32 ft) |
|
连接到防爆 1 区中的称重传感器 |
可通过 SIWAREX IS Ex 接口（必须检查称重传感器的兼容性） |
|
认证/证书 |
|
|
辅助电源 |
|
|
额定电压 |
24 V DC |
|
最大功耗 |
典型值0.1 A，24 V DC 时（最大 0.2 A） |
|
SIMATIC 总线的最大功耗 |
30 mA |
|
IP 防护等级（符合 DIN EN 60529、IEC 60529） |
IP20 |
|
气候要求 T min (IND) ... Tmax(IND)（工作温度） |
|
|
-25 ... +50 °C (-13 ... 122 °F) |
|
-25 ... +60 °C (-13 ... 140 °F) |
|
EMC 电磁兼容性要求 |
符合 IEC 61000-6-2、IEC 61000-6-4、OIML R76-1 |
|
尺寸（宽） |
15 mm (0.6 in) |
1) S7 标准模块不能在 0 °C 以下使用 (32 °F)。对于低于 0 °C (32 °F) 的运行温度，必须使用 SIPLUS 系列中的 SIMATIC 模块。
