SIWAREX p 称重电子模块

SIWAREX P是一种用于直接简单任务的称重和测力系统。 它可以用于各种工业测量。 SIWAREX P采用了SIMATIC S5-100U 可编程控制器的设计并可以用作一个独立设备或者还可以直接集成在一个SIMATIC S5-90U、-95U或-100U可编程控制器中。
上海泽滔实业有限公司
Products in detail

优势

SIWAREX P可提供下列优点:

  • 统一的设计技术和SIMATIC S5-100U中的一致通信
  • 通过ET 200U应用于分布式设备方案中
  • 测量重量或力具有20,000的高分辨率
  • 使用键盘简单校正配料
  • 显示重量用集成显示器
  • 2个浮点极限触点

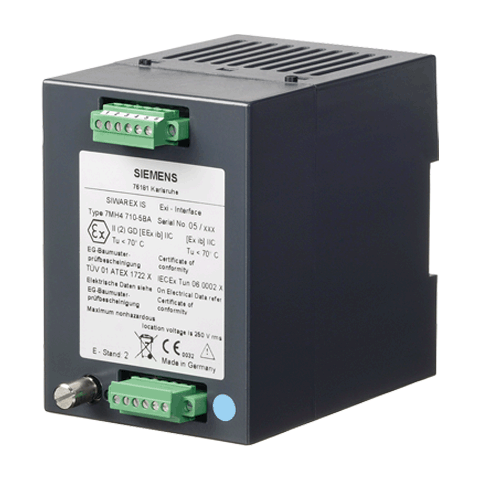

  • 本征安全称重传感器电源通过Ex接口用于爆炸区1、2、21和22。

应用

在使用应变式传感器(例如称重传感器、力传感器或力矩测量轴)进行测量的所有区域,SIWAREX P都是一种最佳解决方案。 下面是典型的SIWAREX P应用:

  • 对料斗和贮料仓同时进行内含物测量和极限监测
  • 监测起重机和电缆负荷
  • 测量传送带的负荷
  • 工业升降机和轧钢机中的过载保护
  • 用于潜在爆炸区的配料(可以通过使用一个Ex接口来实现)
  • 监测皮带张力

设计

SIWAREX P是SIMATIC S5-100U的一个小型模块,并可以直接集成到SIMATIC 底板总线上。通过总线模块连接称重传感器和电源。

SIWAREX P采用了SIMATIC S5-100U 可编程控制器的设计并可以用作一个独立设备或者还可以直接集成在一个SIMATIC S5-90U、-95U或-100U可编程控制器中。 注: 使用ET 200U I/O设备可以进行分布式连接。

重量可以在液晶显示器(LCD)上读出,还可将其用作一个模拟信号。 当前值可以通过一个串行接口另外读出。 通过继电器输出端可以监测两个极限值。

功能

SIWAREX P 的主要任务是测量传感器电压并将这个测量结果转换为一个重量值。

使用一个16位LCD和6个软键能以交互模式简单执行参数化和适应称重传感器(特征值、额定负荷)。

通过参数化菜单提示操作员。 设定参数以纯文本形式显示,因而不必参阅产品手册即可执行参数化。

数据一旦输入后,即存储在一个EEPROM中以防断电。 参数化可以用一个代码加以保护以防擅自存取。

SIWAREX P可以用一个检验法码进行校正。

校正结束时,SIWAREX P转换为运行状态。 LCD显示当前重量以及重量单位。 出现故障时将显示状态文本。

技术规范

SIWAREX P

主要应用

  • 起重机的负荷测量
  • 过载保护
  • 皮带张紧装置
  • 台秤
  • 装料高度 (容器/贮料仓)

本征安全称重传感器的供电

任选(Ex-l)

独立(无SIMATIC)

支持

集成在:



  • S5-90/-95U/-100U

直接集成

  • S5-95U/DP (PROFIBUS 主站)

通过 ET 200U

  • S5-115U/-135U/-155U

通过 ET 200U

  • S7-300

通过 ET 200U

  • S7-400

通过 ET 200U

  • M7-300

通过 ET 200U

  • M7-400

通过 ET 200U

  • C7

通过 ET 200U

通信接口

SIMATIC S5 总线

TTY

过程接口



  • 数字输出

2个极限值/误差

  • 模拟输出/模拟输入

有/ -

远程显示器的连接

通过串行接口)

支持

毛重

测量性能



20℃±10 K时根据DIN 1319-1的满标值测定的误差极限

0,1 %

内部分辨率

20.000

重量值的数据格式

2字节(定点)

测量次数/秒

10

滤波器

0.0625 -2 Hz

称重功能



  • 重量值

毛重

  • 极限值

2 (最小值/最大值)

集成显示器和操作员控制面板

支持

模块参数化

内置LCD+

软键盘

符合DIN EN 60529; IEC 60529的IP

IP20

保护等级



  • 电源电压 Us (额定值)

10 V ± 0.5 V DC

  • 最大电源电流

≤ 160 mA 或

≤ 115 mA(爆炸区)

  • 容许负载电阻



  • RLmin

> 60 Ω

  • RLmax

< 4010 Ω



带Ex(i)接口

  • RLmin

> 87 Ω

  • RLmax

< 4010 Ω

容许称重传感器特性

可达 3 mV/V

测量信号容许范围(在最大设定特性上)

0 至 33 mV

称重传感器的最大距离

500 m

(在爆炸区中为300米)

电源电压 24 V DC



  • 额定电压

24 V DC

  • 最大电流消耗

300 mA

串行端口 1

TTY(串行20mA)

  • 波特率

9600 波特

  • 奇偶校验

  • 数据位/停止位数

8/1

  • 信号电平

无源,浮动

  • 协议

3964R / RK512

(仅在请求时发送)

二进制输出

数目: 数目:2(继电器)

最大转换电压: 120 V DC

50 V AC

最大电流 1 A

(电阻性负载)

模拟输出



  • 输出范围

0/4 …  20 mA

  • 25 ℃时的总误差

0,45 %

  • 更新速率

100 ms

  • 分辨率

10 bits (0 … 20 mA)

  • 包括线路电阻在内的负载

≤ 500 Ω

气候要求

(T min (IND) 至Tmax(IND))

(工作温度)

0 … +55 °C

壁柜中: 0 … +45 °C

EMC要求符合

EN 50081-2

EN 50082-2
