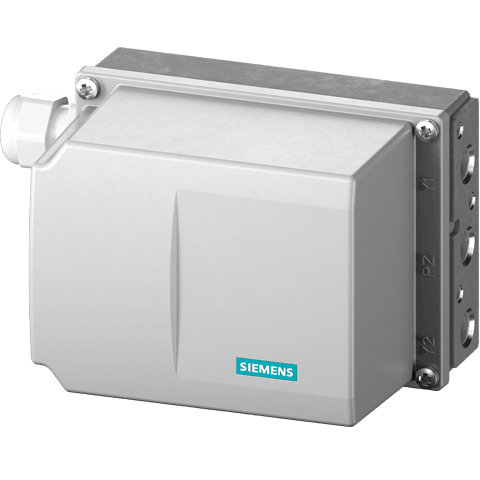

SIPART PS100 电气动定位器,铝外壳
SIPART PS100 定位器,带检查窗口
SIPART PS100 电动气动式定位器用于控制气动线性或部分转动执行器的阀门或阻尼器位置。SIPART PS100 电动气动式定位器根据设定值来控制阀门。
SIPART PS100 定位器具有以下优点:
SIPART PS100 定位器主要应用于以下领域:
SIPART PS100 定位器可与气动执行器和 4 - 20 mA 模拟量输入 (AI) 结合使用。
SIPART PS100 定位器由以下组件组成:
气动块位于壳体外,进气和定位压力的气动接口位于定位器的外壳右侧。电气接口位于外壳左侧。
使用适当的安装套件,可将 SIPART PS100 定位器安装到相关的气动线性或角行程执行器上。定位器轴位于底板的底面上。使用安装套件,定位器轴可连接到直线执行器的主轴或角行程执行器的执行器轴。
电子装置提供有以下选件:

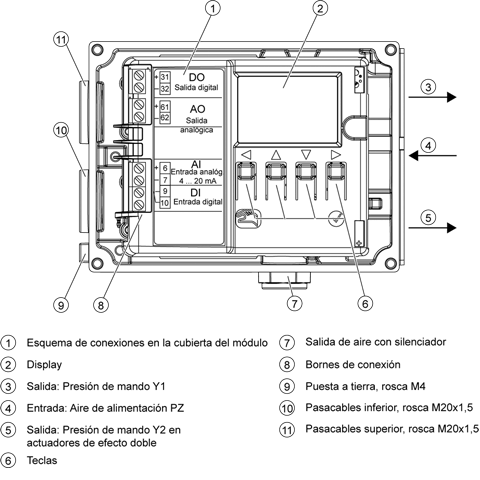

SIPART PS100,带有敞开盖的外壳
现场操作通过内置显示屏和 4 个按钮完成。例如,它可以:
SIPART PS100 的特点是耗气量极少。由于采用压电技术,只需要压缩空气即可移动阀门。在受控状态下,空气消耗量可忽略不计。
输入 |
|
模拟量输入 AI,端子 6 和 7 |
|
|
4 ... 20 mA |
|
3.8 mA |
|
6.5 V(相当于 20 mA 时的 325 Ω) |
|
± 40 mA |
数字量输入 (DI),端子 9 和 10 |
|
|
与模拟量输入进行电气连接 与输出实现电气隔离 |
|
> 300 kΩ |
|
< 3 kΩ |
|
只适用于浮置触点;最大触点负载 < 20 μA,3 V 时 |
输出 |
|
模拟量输出 (AO),端子 61 和 62 |
|
|
2 线制连接 |
|
4 ... 20 mA |
|
3.6 ... 20.5 mA |
|
12 ... 30 V |
|
≤ (UH [V] - 12 V)/IO [mA] |
|
0.05% |
|
± 0.3% |
|
± 0.1%/10K |
|
± 0.5% |
|
与其它电气输入和输出实现电气隔离 |
数字量输出 (DO),端子 31 和 32 |
|
|
35 V |
|
需要限制到 50 mA |
|
导电,最大端子电压 3 V |
|
阻塞,I < 60 µA |
额定条件 |
|
运行环境条件,符合标准 IEC 60068-2 |
适用于室内和室外使用 |
环境温度 |
|
|
-20 ... +80 °C (-4 ... +176 °F) |
|
0 ... 100% |
污染等级,符合标准 IEC 61010-1 |
2 |
过电压类别,符合标准 IEC 61010-1 |
II |
外壳防护等级 |
|
|
IP66 |
|
4X 型 |
抗振性 |
|
|
3.5 mm (0.14"),2 ... 27 Hz,
98.1 m/s² (321.84 ft/s²), |
|
150 m/s² (492 ft/s²),6 ms, |
|
10 ... 200 Hz;
200 ... 500 Hz; |
气动数据 |
|
气动操作介质 |
压缩空气、二氧化碳 (CO2)、氮气 (N2)、惰性气体 |
|
1.4 ... 7 bar (20.3 ... 101.5 psi) |
压缩空气的质量等级,符合标准 ISO 8573-1 |
|
|
等级 3 |
|
低于环境温度至少 20 K (36 °F) |
|
等级 3 |
流量 |
|
|
|
|
7.1 Nm³/h (31.3 USgpm) |
|
9.8 Nm³/h (43.1 USgpm) |
|
|
|
13.7 Nm³/h (60.3 USgpm) |
|
19.2 Nm³/h (84.5 USgpm) |
执行器室泄漏(定位器部分) |
< 6 · 10-4 Nm³/h (0.0026 USgpm) |
受控状态下工作介质消耗量 |
< 3.6 · 10-2 Nm³/h (0.158 USgpm) |
声压 |
LAeq < 75 dB LAmax < 80 dB |
设计 |
|
支持的执行器类型 |
|
|
10 ... 130 mm (0.39 ... 5.12") |
|
10 ... 100° |
不带附件的定位器重量 |
|
|
1.055 kg (2.32 lb) |
|
0.905 kg (2.00 lb) |
材料 |
|
|
|
|
铝 |
|
铝(阳极化处理)或不锈钢 316 |
|
|
扭矩 |
|
|
1.5 Nm (1.1 ft lb) |
|
5 Nm (3.7 ft lb) |
|
12 Nm (8.9 ft lb) |
|
15 Nm (11.1 ft lb) |
|
|
|
12 Nm (8.9 ft lb) |
|
6 Nm (4.4 ft lb) |
|
4 Nm (3 ft lb) |
|
6 Nm (4.4 ft lb) |
|
15 Nm (11.1 ft lb) |
重要: 为了避免对装置造成损坏,在将 NPT 密封端头用螺钉固定到 NPT 适配器上时,必须将适配器保持就位。 |
68 Nm (50 ft lb) |
|
2.5 Nm (1.8 ft lb) |
|
4 Nm (3 ft lb) |
|
6 Nm (4.4 ft lb) |
压力表 |
|
|
|
|
IP31 |
|
IP44 |
|
IP54 |
电气接口 |
|
|
2.5 mm2 AWG30-14 |
|
带 NPT 适配器的 M20x1.5 或 ½-14 NPT |
气动接口 |
G¼ 或 ¼-18 NPT |
控制器 |
|
控制器单元 |
|
|
自适应 |
|
|
|
± 0.1 ... 3% |
|
始终激活 |
模拟量输入 (AI),端子 6 和 7 |
|
|
50 ms |
|
0.05% |
位置检测 |
|
|
10 ms |
|
0.1% |
|
0.1%/10 K (0.1%/18 °F) |

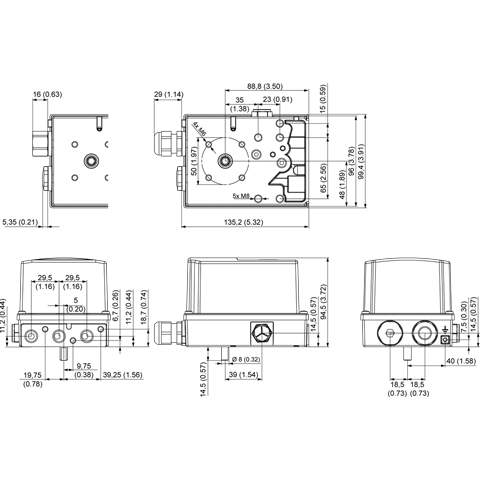

非防爆型外壳,尺寸以 mm (in) 为单位
