SITRANS LC 300

SITRANS LC 300 是主要用于测量液体的反相频移电容式液位变送器。对于液体和固体的应用场合,最适宜用于化工、烃加工、食品和饮料、水处理、采矿、混凝土和水泥等行业的标准工业应用场合。

上海泽滔实业有限公司正品现货供应
Products in detail

优势

  • 采用有源屏蔽技术,保证测量不受有源屏蔽区域中物料积累的影响
  • 高度精确和可靠的 PFA 衬层探头
  • 集成式本地 LCD 显示屏
  • 二线制 (4-20mA) 电流回路设计
  • 电流信号符合 NAMUR NE 43
  • 按钮校准和编程
  • 套管(接地管)型,适合低介电常数的介质和非金属容器

应用

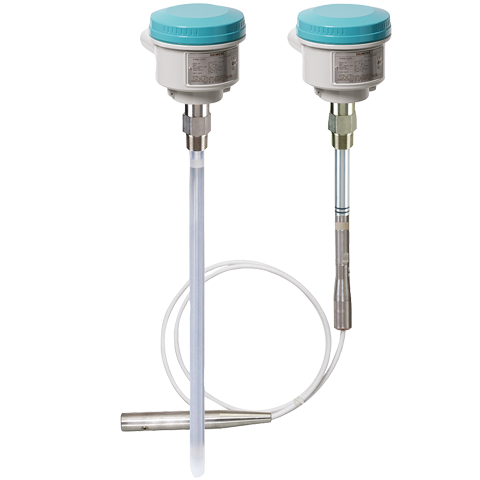

SITRANS LC300 是二线制测量仪表,采用技术先进且易于调整的微处理器以及经过实践检验的探头。可提供四种型号:杆、带套管的杆、带 PFA 绝缘的电缆和不带 PFA 绝缘的电缆

可精确测量高或低介电常数的材质,与源屏蔽技术有助于忽略容器喷嘴附近累积的物料或冷凝物的影响。

  • 主要应用:导电 (dK ≥ 20) 和非导电 (dK < 20) 介质,包括:标准工业过程中的液体和固体、涉及粉尘的散装固体和涉及蒸气的化工工艺。

探头应用

杆式

导电液体、浆料或固体

棒型带有倾斜管

  • 非导电储罐中的导电液体或浆料
  • 非导电储罐中的非导电液体
  • 带搅拌或含有紊流液体的储罐
  • 介电常数小于 2 的液体
  • 非线性储罐,如抛物线形或球形储罐
  • 接口测量

电缆式

非导电固体或液体

PFA 涂层电缆型

导电液体或粘性液体、浆料或固体




组态

SITRANS LC300 安装,外形尺寸单位为 mm


技术规范

输入



测量范围

1.66 ... 3300 pF

跨度

最小 3.3 pF

输出



电流回路

连续信号 4 ... 20 mA/20 ... 4 mA,根据 NAMUR 43

精度(变送器)



温度稳定性

实际电容值的 0.25 %

非线性度和重复性

< 全量程和实际测量值的 0.4%

精度

偏差< 实际测量值的 0.5 %

额定工作条件1)



环境条件



  • 环境温度

-40 ... +85 °C (-40 ... +185 °F)2)3)

  • 安装类别

I

  • 污染等级

4

  • 侵入防护

Type 4/NEMA 4/IP65(可选 IP68)

安装条件


  • 位置

室内/室外

  • 过程压力

-1 ... +35 bar g (-14.6 ... +511 psi g)

  • 过程温度

-40 ... +200 ºC (-40 ... +392 ºF)4)

  • 最低介电常数 εr

1.5

  • 界面测量所需的最小介电常数差值

5

设计



材质


  • 外壳

铝,环氧树脂涂层

探头直径


  • 杆式

19 mm (0.75 in),带 PFA 护套

  • 电缆式

9 mm (0.35 in),带 PFA 护套;
6 mm (0.24 in),不带 PFA 护套

有效屏蔽段长度


  • 杆式

带螺纹:120 mm (4.72 in)
带法兰:100 mm (3.94 in)

  • 电缆式

带螺纹:125 mm (4.92 in)
带法兰:105 mm (4.13 in)

探头的过程连接


  • 杆式螺纹安装

¾"、1"、1¼"、1½" NPT [(锥形),ANSI/ASME B1.20.1]

R ¾"、1"、1½" [(BSPT),EN 10226/PT (JIS-T),JIS B 0203]

G ¾"、1"、1½" [(BSPP),EN ISO 228-1/PF (JIS-P),JIS B 0202]

  • 缆式螺纹安装

1½" NPT [(锥形),ANSI/ASME B1.20.1]
R 1½" [(BSPT),EN 10226/PT (JIS-T),JIS B 0203]
G 1½" [(BSPP),EN ISO 228-1/PF (JIS-P),JIS B 0202]

  • 平面法兰安装

1 ... 4" ASME,DN 25 ... 100

外壳电缆入口

2 x ½" NPT 或 2 x M20 x 1.5

电源

12 ... 30 V DC 任意极性,2 线制电流回路

用户界面



显示器

本地 LCD,4 位,各 0 ... 9 和有限字母字符

安全性



测量电流信号

根据 NAMUR NE 43,信号 3.8 ... 20.5 mA,故障 ≤ 3.6 或 ≥ 21 mA (22 mA)

证书和认证



概述

CE,CSAUS/C,FM,RCM,KCC,EAC

粉尘防爆
(本质安全探杆电路)



  • 加拿大/美国

FM/CSA:
II 类 1 分区 E/F/G 组
III 类 T4

  • 欧洲

ATEX ½ D T100 °C

隔爆型
(本安探头电路)


  • 欧洲

ATEX II ½ G EEx d [ia] IIC T6 ... T1
ATEX II ½ D T100 °C

  • 巴西

Ex d [ia Ga] IIC T6 … T4 Gb Ex tb IIIC T85 ºC … T100 °C Db IP65/IP68

  • 俄罗斯/哈萨克斯坦

EAC Ex

防爆认证
(本质安全探杆电路)


  • 加拿大/美国

I 类 1 分区 A/B/C/D 组
II 类 1 分区 E/F/G 组
III 类 T4

船舶

ABS 型式认证,劳埃德船级社

溢流保护

AIB-Vincotte

其它

型式批准(AQSIQ,中国),CRN,PED



1) 在被归类为危险的区域内进行操作时,应根据相关证书遵守限制条件。请查看西门子高温配置曲线图(第 5/16 页)。

2) 如果过程连接温度超过 85 °C (185 °F),则可以使用热隔离器

3) 在 -40 °C (-40 °F) 温度下使用时,需要最低 15 V DC 的电压

4) 不适用于蒸汽环境

设计:探头





杆式

护管型

电缆式

长度

最小 300 mm (12 in),
最大 5000 mm (197 in)

最小 300 mm (12 in),
最大 5000 mm (197 in)

最小 1000 mm (40 in),
最大 25000 mm (984 in)

传感器接液部件

PFA,316L 不锈钢

PFA,316L 不锈钢

316L 不锈钢或 316L 不锈钢,带 PFA 绝缘

O 型密封材质

FKM或FFKM

FKM或FFKM

FKM或FFKM

热隔离器

可选

可选

可选

选件

适合PFA 绝缘电缆型的装配孔眼



特性曲线

SITRANS LC 300 工艺压力/温度降低定额值曲线(7ML5625)

SITRANS LC 300 工艺压力/温度降低定额值曲线(7ML5626)

SITRANS LC 300 工艺压力/温度降低定额值曲线(7ML5626)


尺寸图

SITRANS LC300,螺纹过程连接,外形尺寸单位为 mm

SITRANS LC300 - 法兰过程连接,外形尺寸单位为 mm

电路图

SITRANS LC 300 接线图
