通过雷达测量技术,实现非接触、免维护测量。由于微波信号的传输不需要介质,所以它完全不受工艺过程中蒸汽、压力、粉尘或温度的影响。西门子提供了多种型号以适合您的应用。
SITRANS Probe LR 是一种两线制回路供电 6 GHz 雷达变送器,用于储罐液体、浆料或过程容器中液体的监测,范围可达 20 m。
SITRANS LR200 是 2 线制、6 GHz 脉冲雷达物位变送器,可用于对过程容器中的液体和浆料在高温、高压、湍流和搅动情况下进行连续监控,范围可达 20 m。

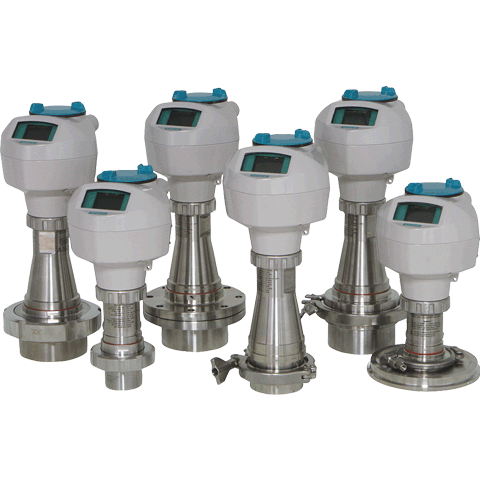

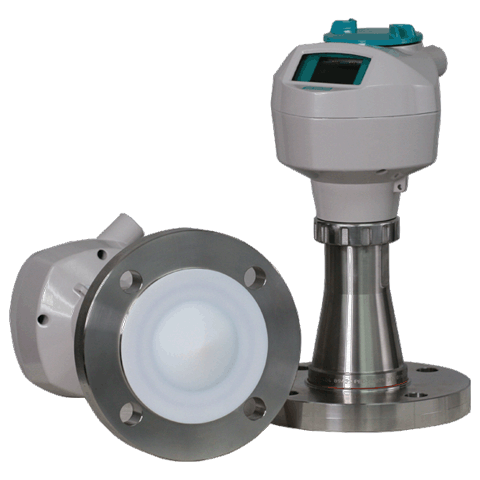

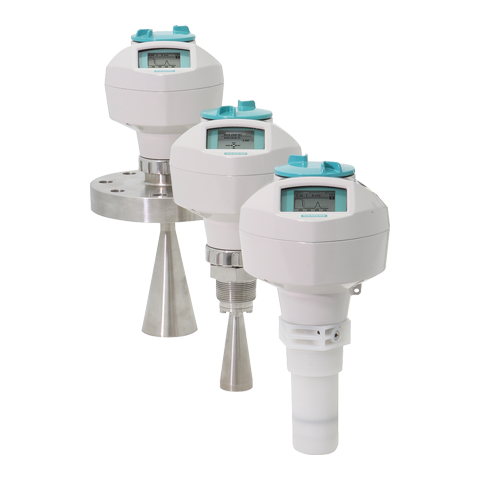

SITRANS LR250 是 2 线制、25 GHz 脉冲雷达物位变送器,可用于对储罐或过程容器中的液体和浆料在高温、高压、腐蚀材料情况下进行连续监控,量程达 20 m。理想用于小型容器或低介电常数介质。
SITRANS LR260 是 2 线制、25 GHz 脉冲物位雷达变送器,用于连续监控最高可达 30 m (98.4 ft) 的固体和液体;适用于具有快速响应或本质安全要求的物位测量。
SITRANS LR460 是 4 线制 24 GHz FMCW,雷达物位变送器,它提供了极高的信噪比,并集成了更先进的信号处理技术,可用各种固体的连续监控,达 100 m。适用于粉尘量很大以及温度很高的环境中的测量。
SITRANS LR560 是 2 线制、78 GHz FMCW 雷达物位变送器,可用于对固体和液体进行连续监控,量程达 100 m。易于安装,即插即用,几乎免维护。
SITRANS LR 仪表采用了获得的过程智能信号处理技术,具有众多独特优势。源自声智能这种深入彻底的知识和经验被置入软件的先进算法,用来提供智能的回波处理过程。得出具有高重复性、快速和可靠的测量结果。
SITRANS 雷达仪表的一个特点是自动抑制虚假回波,回波处理技术可自动检测和抑制来自容器内障碍物的虚假回波。通过本地接口或通过经由 HART 或 PROFIBUS PA 的 SIMATIC PDM 通讯,只需两个参数,即可实现该功能。
雷达测量技术可以测量从发射信号到返回信号的时间差。从而测算可测量距离和物位。
不象超声波测量技术,雷达技术不需要载体介质,并可以以光速传输(300 000 000 m/s)。大多数的工业雷达设备的工作范围为 6 - 78 GHz。
西门子提供脉冲雷达变送器(SITRANS Probe LR、SITRANS LR200、SITRANS LR250、SITRANS LR260)和 FMCW(频率调制连续波)雷达变送器
(SITRANS LR460、SITRANS LR560)。
脉冲雷达以固定频率从天线发射微波,该频率反映了两种不同介电常数材料之间的界面(正在监控的大气和介质)。
回波通过一个接收器检测,传输时间用于计算物位。
反射回的雷达波经数字转换生成回波图形。通过对回波形状进行分析,来确定从介质表面到仪表基准点之间的距离。
FMCW(连续调频波)雷达仪表可发射微波到介质表面。并连续调频。同时,接收器连续接收,发射器和接收器之间的频差与到物料的距离成正比。
雷达在反应器容器中工作
标准 |
SITRANS Probe LR |
SITRANS LR200 |
SITRANS LR250 |
SITRANS LR260 |
SITRANS LR460 |
SITRANS LR560 |
---|---|---|---|---|---|---|
典型工业 |
化工,石化,水/污水,钻井泥浆 |
化工、石化,铝,污水 |
化工、石化,石油和天然气,采矿,船舶,食品和饮料,医药 |
水泥,电力,化工,石化,食品加工,矿物加工,采矿 |
水泥,电力,食品加工,矿物加工,采矿 |
水泥,化工,电力,粮食,食品加工,矿物加工,采矿 |
典型应用 |
液体,储存容器,湿井,钻井泥浆槽 |
液体,带搅拌器的处理容器,积聚,高温 |
液体,带搅拌器的储存和过程容器,蒸发性液体,高温,低介电介质,原油产生的水 |
水泥,塑料,谷物,面粉,煤,移动的固体,液体,低介电介质 |
水泥、粉尘、颗粒、煤、面粉、塑料 |
水泥,粉尘,化肥,粮食,煤,面粉,塑料,环境水液位监控 |
范围 |
0.3 ... 20 m |
0.4 ... 20 m |
从喇叭边缘起 50mm 到 20m,根据喇叭天线 |
30 m (98.4 ft) |
100 m (328 ft) |
40 m(131 英尺) |
频率 |
6.3 GHz |
6.3 GHz |
K- 波段 |
K 波段 |
24 ... 25 GHz FMCW |
78 ... 79 GHz |
性能精度 |
量程的 0.1 % 或 10mm |
量程的 0.1 % 或 10mm |
≤ 3 mm (0.118 inch) |
|
0.25 % |
5 mm |
温度 |
环境:
过程:
|
环境:
过程: |
环境: |
环境: |
环境:
过程: |
环境:
过程: 可选:200 °C (392 °F) |
输出/通讯/ |
|
|
|
|
|
|
电源 |
|
|
|
|
|
|
认证 |
CE、RCM、劳埃德船级社、ABS、FCC、Industry Canada、RED ATEX,CSA,FM,INMETRO,EAC,IECEx,ANZEx,TIIS |
CE、RCM、劳氏船级社、ABS、FCC、加拿大工业标准、RED ATEX,CSA,FM,INMETRO,EAC,IECEx,ANZEx,TIIS,NEPSI |
CE、RCM、劳氏船级社、ABS、BV、FCC、加拿大工业标准、RED ATEX,CSA,FM,INMETRO,EAC,IECEx,TIIS,NEPSI 功能安装 SIL-2、EHEDG、3-A、USP Class VI |
CE、RCM、FCC、加拿大工业标准、RED ATEX,CSA,FM,INMETRO,EAC,IECEx |
CE、RCM、FCC、加拿大工业标准、RED ATEX,CSA,FM,INMETRO,IECEx,EAC |
CE、RCM、FCC、加拿大工业标准、RED ATEX,CSA,FM,INMETRO,IECEx,NEPSI,EAC |
