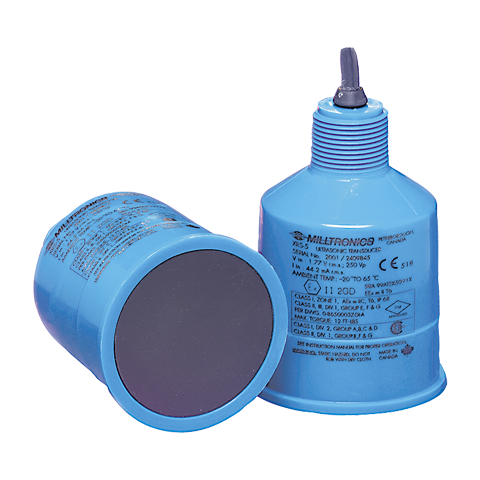

XRS-5 是非接触的，在液体和浆料中有效测量范围为 0.3 ... 8 m (1 ... 26 ft)。先进的回波处理技术确保其在具有障碍物、搅动和泡沫的条件下获得可靠数据。
模压、密封的橡胶表面和PVDF 外壳是设计用于耐沼气、盐水、碱液和腐蚀性介质，常用于污水处理。此超声波传感器具有IP68 的防护等级，在泛水的情况下，可以全部浸没在水中使用。对于完全浸没应用，可使用浸没罩。使用浸没罩，可实现浸没条件下的高物位读数输出。
经济的XRS-5 超声波传感器可以与许多西门子超声波液位计相兼容，包括从高/底位报警或双泵控制的基本系统直到具有通信、遥测与SCADA 集成能力的最先进的控制系统。
|
工作模式 |
|
|
测量原理 |
超声波变送器 |
|
输入 |
|
|
测量范围 |
0.3 ... 8 m (1 ... 26 ft)，与应用相关 |
|
输出 |
|
|
频率 |
44 kHz |
|
光束角 |
10° |
|
准确度 |
|
|
温度误差 |
通过内置温度传感器进行补偿 |
|
额定操作条件 |
|
|
容器压力 |
正常大气压 |
|
环境条件 |
|
|
-20 ... +65 °C (-4 ... +149 ° F) |
|
设计 |
|
|
重量（带标准长度电缆时传感器大约的发货重量） |
1.2 kg（2.6 lb） |
|
外壳材质 |
PVDF 共聚物外壳和 CSM 表面 |
|
过程连接 |
1" NPT [(Taper)，ANSI/ASME B1.20.1] 或 R 1" [(BSPT)，EN 10226] |
|
防护等级 |
IP65/IP68 |
|
线缆连接 |
2 芯双绞/屏蔽电缆，0.5 mm2 (20 AWG)，PVC 护套 |
|
电缆（最大长度） |
|
|
选件 |
|
|
法兰型 |
带 PTFE 贴面的定制法兰，符合 ANSI、EN 或 JIS 组态 |
|
浸没罩 |
泛水应用 |
|
认证和批准 |
CE, RCM, KCC CSA Class I，2 区，A，B，C，D 组，Class II，1 区，E，F，G 组 FM Class I，区域 1，AEx m IIC，T6 Class II，III，1 区，E，F，G 组，T6 ATEX II 2GD / IECEx / INMETRO Ex mb IIC T6 Gb, Ex tb IIIC T85 癈 Db |
XRS-5 超声波传感器，外形尺寸单位为 mm
XRS-5 超声波传感器接线
