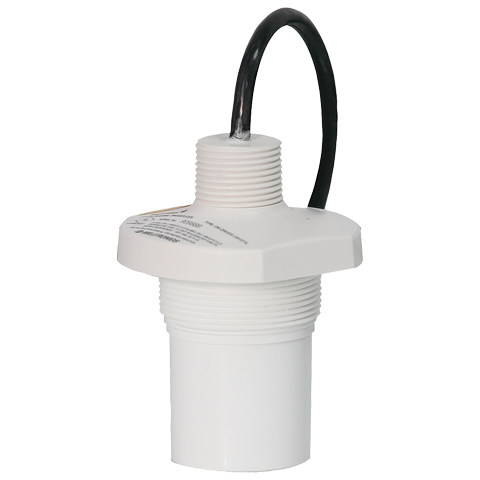

ST-H 小巧的设计允许传感器安装在细立管上。上正确安装后，传感器完全能适用于苛刻的工艺过程和有腐蚀的环境。
操作时，超声波传感器的表面垂直发出一定宽度的声束脉冲。超声波物位计测量系统根据发射脉冲和接收反射脉冲（回波）的时间差，从而计算出超声波传感器表面到物料之间的距离。在测量范围内，内置的温度传感器对由空气温度变化而引起的声速变化进行补偿。
|
工作模式 |
|
|
测量原理 |
超声波变送器 |
|
输入 |
|
|
测量范围 |
0.3 ... 10 m (1 ... 33 ft) |
|
输出 |
|
|
频率 |
44 kHz |
|
光束角 |
12° |
|
准确度 |
|
|
温度补偿 |
通过内置温度传感器进行补偿 |
|
额定操作条件 |
|
|
压力 |
正常大气压 |
|
环境条件 |
|
|
环境温度 |
-20 ... +60 °C (-5 ... +140 °F)（ATEX 认可模式） -40 ... +73 °C (-40 ... +163 °F)（通过 CSA/FM 认证） |
|
设计 |
|
|
重量 1) |
1.4 kg（3 lb） |
|
外壳材质 |
底和盖子采用 ETFE 或者 PVDF（接点处灌环氧树脂）2) |
|
过程连接 |
2" NPT [(锥形)，ANSI/ASME B1.20.1]，R 2" [(BSPT)，EN 10226] 或 G 2" [(BSPP)，EN ISO 228-1] |
|
防护等级 |
IP68 |
|
线缆连接 |
两芯屏蔽铜绞线，0.519 mm²，PVC 外皮 |
|
电缆（最大长度） |
365m 同轴电缆 RG 62 A/U |
|
选件 |
|
|
法兰适配器 |
3" 通用（适于 DN65，PN10 和 3"ANSI） |
|
认证和批准 |
CE, CSA Class I，II，III，1 区，A，B，C，D，E，F，G 组， T3（仅 ETFE）FM Class I，II，1 区，C，D，E，F，G 组，T4A，ATEX II 2G / INMETRO Ex mb IIC T5 Gb，RCM，KCC |
1) 大约装运重量包含超声波传感器和标准长度的电缆。
2) 当测量化学制剂时，检查 ETFE 或者 PVDF 和环氧树脂的亲合性，或固定外部接点。
ST-H 超声波传感器，外形尺寸单位为 mm
ST-H 超声波传感器接线
