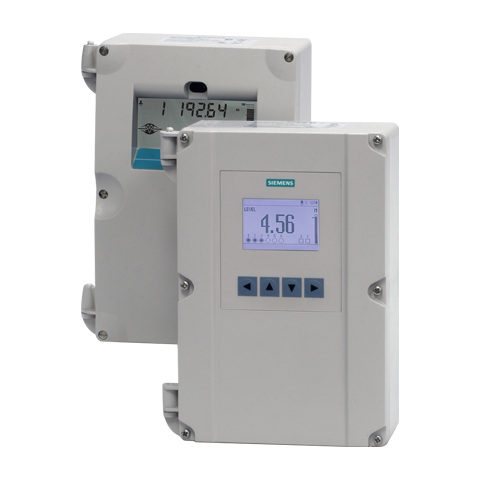

对于水管部门、市政供水和污水处理厂, HydroRanger 200 是经济的免维护解决方案,实现了高效和高产的需求,以满足当今严格标准的需要。它提供 6 个继电器的单点或双点检测。且内置 Modbus RTU 数字通信和 RS485 接口。
标准 6 继电器 HydroRanger 200 可监测明渠流量,能实现最先进的继电器报警和泵控制功能、体积转换功能。与 SIMATIC PDM 兼容,用于 PC 组态和设置。先进的声智能回波处理软件为测量提供了更高的读数可靠性。
HydroRanger 200 HMI 使用西门子连续超声波测量技术,监测任何浓度的水和污水,最大量程为 15m。获得的分辨率 0.1%,精度 0.25%。与其它接触式设备不同,HydroRanger 200 HMI 不受悬浮颗粒物、强腐蚀、油脂和排水道淤泥的影响,大大减少了停工时间。
工作模式 |
|
测量原理 |
超声波液位测量 |
测量范围 |
0.3 ... 15 m (1 ... 50 ft),取决于变送器 |
测量点 |
1 或 2 |
输入 |
|
模拟量 |
0 ... 20 mA 或 4 ... 20 mA,来自交流设备,可扩展(6 个继电器型) |
离散 |
10 ... 50 V DC 开关电平 逻辑 0 ≤ 0.5 V DC 逻辑 1 = 10 ... 50 V DC,最大 3 mA |
输出 |
|
EchoMax 变送器 |
44 kHz |
超声波变送器 |
与兼容的变送器:ST-H 和 EchoMax 系列 XPS-10, XPS -15/15F,以及 XRS-5 |
Relays1) |
额定 5 A/250VAC,非感应式 |
|
4 个 SPST A 型/2 个 SPDT 型 |
mA 输出 |
0 ... 20 mA 或 4 ... 20 mA |
|
750Ω,浮地 |
|
量程的 0.1% |
精度 |
|
测量误差 |
0.25 % 量程或 6mm,取其最大值 |
分辨率 |
量程的 0.1 % 或 2 mm,取其中大者2) |
温度补偿 |
|
额定操作条件 |
|
安装条件 |
|
|
室内/室外 |
|
II |
|
4 |
环境条件 |
|
|
-20 ... +50 °C (-4 ... +122 °F) |
设计 |
|
重量 |
|
|
1.22 kg (2.68 lb) |
|
1.35 kg (2.97 lb) |
外壳材质 |
聚碳酸酯 |
防护等级(外壳) |
|
|
IP65/Type 4X/NEMA 4X |
|
IP54/Type 3/NEMA 3 |
电缆 |
|
|
双芯屏蔽铜双绞线,300 Vrms,0.82 mm² (18 AWG),可连接 Belden 8 760 或类似产品 |
|
365 m |
显示和控件 |
60 x 40 mm (2.36 x 1.57 inch) LCD 240 x 160 像素分辨率 |
电源3) |
|
交流型 |
100 ... 230 V AC ± 15 %, 50/60 Hz, 36 VA (17 W) |
直流型 |
12 ... 30 V DC (20 W) |
认证和批准 |
|
通信 |
|
1) 所有认证的继电器均可用于故障状态或处于继电器额定最大值的设备。2) 编程量程是指空距到超声波传感器表面距离加上量程延伸。3) 下面列举了最大功耗。4) 电磁兼容性能按需要提供。
HydroRanger 200 HMI,外形尺寸,[mm] (inch)
HydroRanger 200 HMI 接口
