SITRANS LUT400 系列

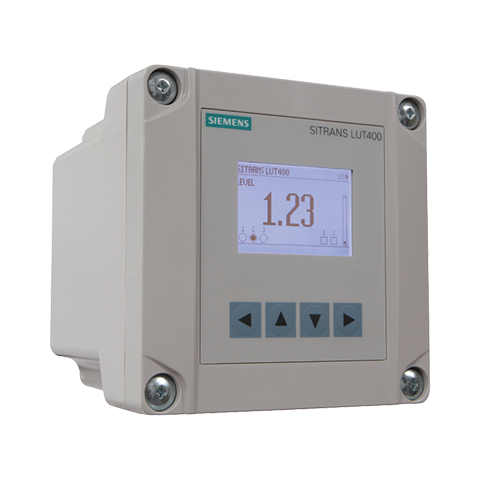

西门子 SITRANS LUT400 系列控制器是外型紧凑的单点、长量程超声波控制器，用于测量液体、浆料和固体的连续物位或体积，同时用于明渠测量。

Products in detail

优势

小号 1/2 DIN 外壳 [144 h x 144 d x 146 w mm (5.7 x 5.7 x 5.75 in)]，带有适合墙壁、管道和 DIN 导轨安装的标准通用安装架，另外提供一个可选的面板安装件
使用方便的 HMI 显示屏，可用四个按钮进行编程，通过菜单设定参数，并通过向导来设置主要应用
人机界面上可显示以下语言的文本：英语、德语、法语、西班牙语、中文、意大利语、葡萄牙语和俄语。
液位、体积、OCM 流量监视
三个继电器与一组泵、报警和继电器控制功能相结合·
HART 通信
用于 SIMATIC PDM、AMS 设备管理器和现场通信器 375/475 的电子设备描述 (EDD)，以及用于现场设别工具 (FDT) 的设备类型管理器 (DTM)
Web 浏览器，用于通过直观的 Web 界面进行本地编程
两个独立输入，用于后备级别的超控和泵联锁功能
在本地显示屏上显示回波图和趋势视图
获得专利的数字式接收器可在电气噪声较为严重的应用中提高性能（在变速驱动器附近）
实时时钟带夏令时功能，具有集成式数据记录仪和节能算法，可最大限度缩短能耗成本较高的泵运转时间
端子排可卸下，便于接线
通过了 MCERTS 明渠流量认证

应用

SITRANS LUT400 有三个不同型号，它们在应用、性能级别和所需的功能上有所不同：

SITRANS LUT420 液位计：对液体、泥浆和固体进行物位或体积测量，并具有基本泵控制功能和数据记录功能
SITRANS LUT430 液位、泵和流量控制器：包括 LUT420 的所有功能以及一整套高级泵控制和报警功能、明渠流量监视和基本流量数据记录功能
SITRANS LUT440 高精度 OCM：功能最多且精度最高的型号。包括 LUT430 的所有功能，具有该领域内最高的精度（3 m 内的误差为 ±1），具有一整套高级控制功能以及增强的流量控制功能
主要应用：湿井、贮水池、水槽/排水孔、化学品仓库、液体储存器、料斗、破碎机箱、干燥固体储存容器

技术规范

工作模式	超声波液位、体积、泵，和明渠流量
测量范围	0.3 … 60 m (1 ... 196 ft)，取决于变送器
输入
离散	0 ... 50 V DC 开关电平逻辑 0 ≤ 10 V DC 逻辑 1 = 10 ... 50 V DC，最大 3 mA
输出
传感器频率	10 ... 52 kHz
超声波变送器	与兼容的传感器：所有 EchoMax 和 ST-H 系列传感器
继电器	1 个 SPDT C 型，常开或常闭继电器，250 V AC 下的额定电流为 1A，非感性，30 V DC 下为 3A 2 个 SPST A 型，常开继电器，250 V AC 下的额定电流为 5A，非感性，30 V DC 下为 3A
mA 输出	4 … 20 mA，隔离
最大负载	600 Ω 最大，有源模式下； 750 Ω 最大，无源模式下
分辨率	量程的 0.1%
精度
测量误差	标准操作：±1 mm (0.04 in) 加上测量距离的 0.17% 高精度 OCM：±1 mm (0.04 in)，在 3 m (9.84 ft) 范围内
分辨率	标准操作：量程的 0.1% 2 mm (0.08 in)，以较大值为准高精度 OCM：0.6 mm (0.02 in)，在 3 m (9.84 ft) 范围内
温度补偿	-40 ... +150 °C (-40 ... +300 °F) 变送器上内置温度变送器外部 TS-3 温度变送器（可选）可编程固定温度值
额定操作条件
安装条件
位置	室内/室外
安装类别	II
污染等级	4
环境条件
环境温度（机壳）	-20 … +50 °C (-4 … +122 °F)
设计
重量
带显示屏盖的外壳	1.3 kg (2.87 lb)
带空白盖板的外壳	1.2 kg (2.65 lb)
外壳材质	聚碳酸酯
防护等级
带显示屏盖或空白盖板的外壳	IP65/Type 4X/NEMA 4X
空白盖板和占位板已卸下的外壳	IP20
远程显示屏盖	IP65/Type 3/NEMA 3
电缆
变送器和 mA 输出信号	传感器，mA 输出： 2 条铜导线，双绞，带箔膜屏蔽线，300 V 0.5…0.75 mm² (22 … 18 AWG) 继电器/电源线采用铜导线，符合 250 V/5 A 触点额定值要求
传感器和收发器间的最大距离	365 m (1 200 ft)
显示和控件	60 x 40 mm (2.36 x 1.57 in) 可拆卸LCD，240 x 160 像素分辨率，可在距离外壳底座最大5 m 处运行
编程
一次侧	4 个本地按钮
二次侧	运行 SIMATIC PDM 的 PC 运行 Emerson AMS Device Manager 的 PC 运行 Web 浏览器的 PC 运行 Field Device Tool (FDT) 的 PC 现场通信器 375/475 (FC375/FC475)
存储器	512 kB 闪存 1.5 MB 闪存，用于数据记录
电源
交流型	100 ... 230 V AC ± 15 %， 50/60 Hz，36 VA 熔断器：5 x 20 mm，慢熔， 0.25 A，250 V
直流型	10… 32 V DC，10 W 熔断器：5 x 20 mm，慢熔， 1.6 A，125 V
认证和批准
概述	CSAUS/C、CE、FM、UL 列名、RCM、EAC、KCC、MCERTS 明渠流量认证
危险区
非易燃（加拿大）	CSA I 类，2 分区，A、B、 C、D 组；II 类，2 分区，F、G 组； III 类
货运	劳氏船级社，ABS
通信	HART 7.0, USB

		SITRANS LUT420	SITRANS LUT430	SITRANS LUT440
类别	功能特性	液位计	液位、泵和流量控制器	高精度 OCM 控制器
操作	液位、空间和距离测量	✓	✓	✓
	明渠流量测量		✓	✓
	体积转换	✓	✓	✓
规格	与 EchoMax 和 ST-H 传感器兼容	✓	✓	✓
	标准精度：± 1 mm + 0.17 % 测量距离	✓	✓	✓
	高准确度：±1 mm，3 米范围内			✓
	安装方式：墙壁或面板、管道、DIN 导轨	✓	✓	✓
数据记录和通信	HART 通信	✓	✓	✓
	4 ... 20 mA 输出（有源和无源）	✓	✓	✓
	用于记录测量值和报警的集成式数据记录仪	✓	✓	✓
	用于记录固定流量的集成式数据记录仪		✓	✓
	用于记录可变流量的集成式数据记录仪，由流动方向的改变触发			✓
	每日数据记录功能可记录最大/最小和平均流量、每日总体积以及最低和最高温度		✓	✓
流量监视	高精度明渠流量测量			✓
	9 位每日流量和运行流量累加器		✓	✓
	流量高报警和低报警		✓	✓
	外部累加器和取样器控制		✓	✓
	MCERTS 1 级认证			✓
	MCERTS 2 级认证		✓
泵控制	用于泵控制的节能算法		✓	✓
	减小挂壁作用	✓	✓	✓
	泵连续运转功能		✓	✓
	泵起动和电源恢复延迟		✓	✓
	交替运转泵例行工作	✓	✓	✓
	固定运转泵例行工作		✓	✓
	泵送体积累加器		✓	✓
	浸没检测	✓	✓	✓
	独立输入泵联锁		✓	✓
	溢出前时间计算		✓	✓

尺寸图

SITRANS LUC400，外形尺寸 [mm]

电路图

SITRANS LUT400 连接
