操作模式

测量原理

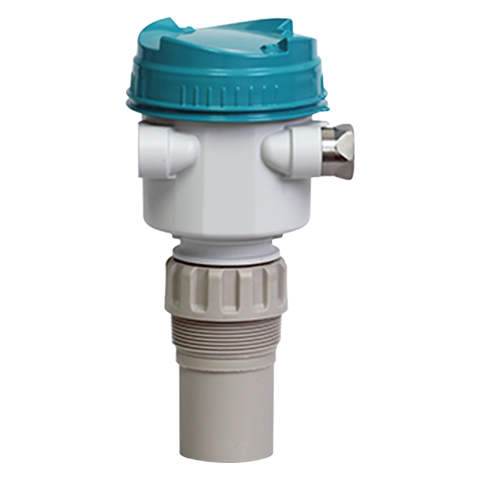

超声波液位测量

典型应用

测量储罐和简单过程容器的液位

输入

测量范围

• 3 m (10 ft)

0.2 ... 3 m (8 in ... 10 ft)

• 6 m (20 ft) 型

0.2 ... 6 m (8 inch ... 20 ft)

• 12 m（40 ft）型

0.2 ... 12 m (8 in ... 40 ft)

频率

54 kHz

输出

mA/HART

• 范围

4 ... 20 mA

• 精度

± 0.02 mA

• HART 型号

7

• 启动电流

3.6 mA

• 故障安全

根据 NAMUR NE43，可编程为高、低或保持（回波损耗）

性能

分辨率

≤ 3 mm (0.12 inch)

精度

3 m (10 ft)

10 mm (0.39 in)

6 m (20 ft)、12 m (40 ft)

±0.15 % 量程或 6 mm (0.25 in)，以较大者为准 [从 0.25 m (0.82 ft) 起有效]

非重复性

≤ 3 mm (0.12 inch)

盲区

0.2 m (0.66 ft)

更新时间

≤ 4 s

温度补偿

整个温度范围内的补偿功能

光束角

10°

额定操作条件

环境条件

• 位置

室内/室外

• 环境温度

• 贮存：-40 ... +85 °C (-40 ... +185 °F)
• 运行：-40 ... +80 °C (-40 ... +176 °F)

• 相对湿度/入口保护

适于室外

• 安装类别

I

• 污染等级

4

介质条件

• 法兰或螺纹处温度

-40 至 +85 °C (-40 至 +185 °F)

• 压力（容器）

0.5 bar g (7.25 psi g)

显示器

-20 … +80 °C (-4 … +176 °F)

设计

外壳材质

PBT（聚对苯二甲酸丁二醇酯）

防护等级

类型 4X，类型 6，IP66，IP68

重量

0.93 kg (2.1 lb)

电缆进线口

2 x M20 x 1.5 电缆密封端头或 1 x ½" NPT 螺纹

物料（变送器）

ETFE（乙烯-四氟乙烯共聚物）或 PVDF（聚偏二氟乙烯）Buna-N 密封件

过程连接

螺纹连接

2" NPT [（锥螺纹），ASME B1.20.1]

R 2" [(BSPT)，EN 10226]

或

G 2" [(BSPP), EN ISO 228-1]

法兰连接

3 inch (80 mm) 通用法兰

其它连接

FMS 200 安装套件（见 4/186 页）或用户提供的安装套件

显示和控制

接口

本地：LCD 显示器

分体：可通过 HART 提供

组态

4 按钮 HMI

存储器

非易失性 EEPROM，无需电池

电源

4 ... 20 mA/HART

10.5 ... 30 V DC

证书和认证

概述

FM、CCSAUS、CE、RCM、EAC、KC、VLAREM

危险区

• 本安

• 欧洲

ATEX II 1G Ex ia IIC T4 Ga

• 国际

IECEx SIR 18.0013X Ex ia IIC T4 Ga

• 美国/加拿大

FM/CCSAUS I 类 1 分区 A/B/C/D 组，II 类 1 分区 E/F/G 组，III 类 T4

• 巴西

INMETRO Ex ia IIC T4 Ga

• 中国

NEPSI Ex ia IIC T4 Ga

• 南非

SABS Ex ia IIC Tx Ga

• 俄罗斯

EAC Ex 1G Ex ia IIC T4 Ga

• 韩国

KOSHA KSs Ex ia IIC T4

• 非易燃

• 美国

FM I 类 2 分区 A/B/C/D 组，Tx

船舶

劳埃德船级社、美国船级社 (ABS)、DNV GL、挪威船级社、CCS

计量

MCERTS、CPA、哈萨克斯坦型式认证
