SITRANS Probe LU

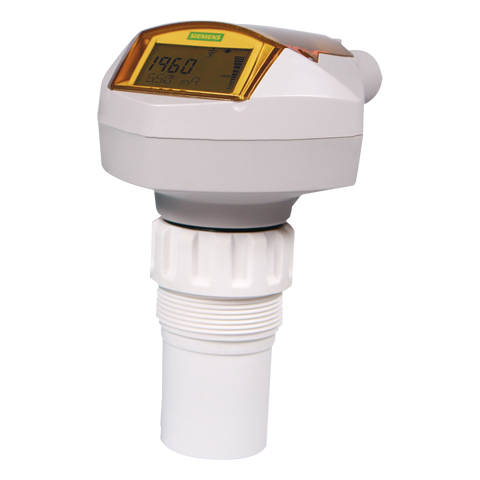

SITRANSProbe LU 二线制回路供电超声波变送器,测量储罐和简单过程容器中液体的液位、体积,同时也可用于明渠测量。
Products in detail

优势

  • 连续液位测量,测量范围可达 12 m(40 ft)
  • 易于安装,启动简单
  • 通过红外线本安手操器编程,SIMATIC PDM 或 HART 手操器
  • 使用 HART 或 PROFIBUS PA 进行通讯
  • ETFE 或 PVDF 传感器抗化学腐蚀能力强
  • Sonic Intelligence 信号处理
  • 对于固定干扰目标自动虚假回波抑制
  • 物位-容积或物位-流量转换

应用

SITRANS Probe LU 是供水和水处理行业和化工储罐和小型散料斗物位测量的最佳解决方案。

SITRANS Probe LU 量程为 6m 或 12m。使用声智能、自动虚假回波抑制技术可避免固定物体的影响,使精度到达量程的 0.15% 或 6mm,Probe LU 可提供很高的可靠性。

Probe LU 提供两种通讯选件:HART 或 PROFIBUS PA (3.0 型,B 级)。

Probe LU 的传感器为 ETFE 或 PVDF 材质,可抗化学腐蚀。另外,对于材料和过程温度变化的应用,Probe LU 还集成一个内置传感器,以补偿温度变化。

  • 主要应用:化学储罐,滤池,液体储罐

组态

SITRANS Probe LU 安装


技术规范

工作模式



测量原理

超声波液位测量

典型应用

测量储罐和简单过程容器的液位

输入



测量范围



  • 6m 型

0.25 ... 6 m (10 inch ... 20 ft)

  • 12 m(40 ft)型

0.25 ... 12 m (10 inch ... 40 ft)

频率

54 kHz

输出



mA/HART



  • 范围

4 ... 20 mA

  • 精度

± 0.02 mA

PROFIBUS PA

型式 3,B 级

性能



分辨率

≤ 3 mm (0.12 inch)

精度

全量程的 ±0.15 % 或 6 mm,取其较大值

可重复性

≤ 3 mm (0.12 inch)

盲区

0.25 m (10 inch)

更新时间

≤ 5 s

  • 4/20 mA/HART 型

4 mA 时,≤ 5 s

  • PROFIBUS 型

15 mA 电流环路 时,≤ 4 s

温度补偿

整个温度范围内的补偿功能

光束角

10°

额定操作条件



环境条件



  • 位置

室内/室外

  • 环境温度

-40 ... +80 °C (-40 ... +176 °F)

  • 贮存温度

-40 ... +80 °C (-40 ... +176 °F)

  • 相对湿度/入口保护

适于室外

  • 安装类别

I

  • 污染等级

4

介质条件



  • 法兰或螺纹处温度

-40 至 +85 °C (-40 至 +185 °F)

  • 压力(容器)

0.5 bar g (7.25 psi g)

设计



外壳材质

PBT(聚对苯二甲酸丁二醇酯)

防护等级

Type 4X/NEMA 4X, Type 6/NEMA 6/IP67/IP68 外壳

重量

2.1 kg

电缆进线口

2 x M20x1.5 电缆封头;或 2 x ½" NPT 螺纹;或 1 x M20 x 1.5 和 1 x ½" NPT

物料(变送器)

EBuna-N 密封,材质 ETFE(乙烯-四氟乙烯)或 PVDF(聚偏二氯乙烯)

过程接头



螺纹连接

2" NPT[(锥形), ANSI/ASME B1.20.1]

R 2" [(BSPT), EN 10226]

G 2" [(BSPP), EN ISO 228-1]

法兰连接

3"(80 mm)通用法兰

其它连接

FMS 200 安装套件(见 5/189 页)或用户提供的安装套件

显示和控制



接口

本地:LCD 带棒状图

分体:通过 HART 或 Profibus PA

组态

使用西门子 SIMATIC PDM 软件(PC 机)或 HART 手操器或西门子红外线手操器

存储器

EEPROM 可在断电时保持信息,无需备用电池

电源



4 ... 20 mA/HART

最大 550 Ω 时标称 24 V DC;最大 30 V DC 4 ~ 20 mA

PROFIBUS PA

12,13,15 或 20 mA 取决于组态(一般用途或本安型)



符合标准 IEC 61158-2

认证和批准



概述

CSAUS/C, FM, CE, RCM

船用(只应用于 HART 通信选件)

  • 英国劳氏船级社
  • ABS 型式认证

危险区



  • 本安(欧洲)

ATEX II 1G Ex ia IIC T4 Ga

  • 本安(美国/加拿大)

CSA/FM, Class I, Div. 1, Groups A, B, C, D; Class II, Div. 1, Groups E, F, G; Class III T4

  • 本安(国际)

SIR 13.0008X Ex ia IIC T4 Ga

  • 本安(巴西)

INMETRO Ex ia IIC T4 Ga

  • 无感(美国)

FM Class I, Div. 2, Groups A, B, C, D T4

手操器



本安西门子手操器

红外接收器

  • 手操器(认证)

ATEX II 1GD / IECEx SIR 09.0073

Ex ia IIC T4 Ga

Ex iaD 20 T135 °C

FM/CSA CSA I、II、III 类,1 区,A,B,C,D,E,F,G 组,T6

环境温度

-20 ... 50 °C (-5 ... 122 °F)

接口

专有红外脉冲信号

电源

3V 锂电池(不可换)




选项

SITRANS Probe LU 可选法兰适配器,外形尺寸单位为 mm

SITRANS Probe LU,可选安装套件


尺寸图

SITRANS Probe LU,外形尺寸单位为 mm


电路图

SITRANS Probe LU 接线
