SIFLOW FC070

SIFLOW FC070 采用最先进的数字信号处理技术进行开发，性能高，流量阶跃响应快速，抗过程噪声，易于安装、调试和维护。

Products in detail

概述

SIFLOW FC070 采用最先进的数字信号处理技术进行开发，性能高，流量阶跃响应快速，抗过程噪声，易于安装、调试和维护。

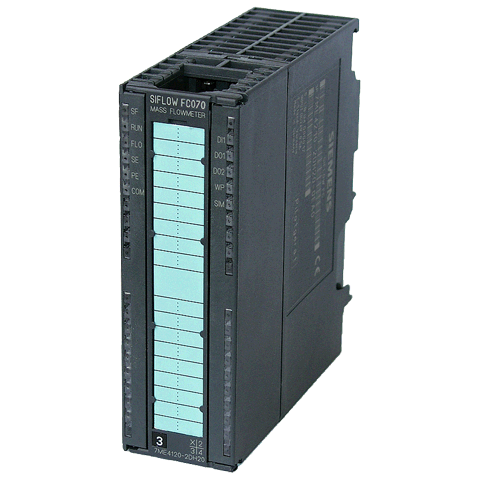

SIFLOW FC070 提供二种类型产品

SIFLOW FC070 标准型
SIFLOW FC070 防爆型 CT

SIFLOW FC070 变送器传送真实的多参数测量值，例如：质量流量、体积流量、密度、温度和组分流量。

SIFLOW FC070 能够集成到多种自动化系统中，例如：

直接安装入S7-300, C7
分布式安装到 ET 200M，与作为 PROFIBUS DP/PROFINET 主站的 S7-300 和 S7-400 配套使用
分布式安装到 ET 200M，与采用标准 PROFIBUS DP/PROFINET 主站的任何自动化系统配套使用
通过 Modbus RTU 主站（即 SIMATIC PDM）独立安装

SIFLOW FC070 变送器可以与型号为 MASS 2100、MC2、FCS200 和 FC300 的所有传感器连接。

优势

非常容易的集成到 SIMATIC S7 和 PCS 7
通过 MODBUS，使用 SIMATIC PDM 组态工具维护
基于最新的 ASIC 技术的质量流量计专用芯片
快速的批处理的流量阶跃响应，更新速率为 30Hz
由于采用了 DFT（离散傅立叶变换）算法，提高了抗噪声能力。
前端分辨率高于 0.35 ns，增强了零点稳定性，提高了动态量程比以及流量和密度的测量精度。
先进的诊断，提高了故障排查能力和仪表校准。
内置批量控制器，带二段式控制模式
用于直接批量控制，脉冲/频率的数字输出
Modbus RTU RS232/485 接口，用于连接 SIMATIC PDM 或其它的 Modbus 主站
用于批量控制，零点调整的数字输入
多个模拟选项，用于测量值、I/O 和故障简单通讯/故障检测
多路 LED，能方便地指示流量、故障和 I/O 状态
SENSORPROM 技术在变送器启动时自动进行下列设置：
- 工厂预编程参数，如标定数据，管道口径，传感器类型和输入/输出设定
- 自动存储由用户更改的任何测量值和设定值
- 自动对新的变送器进行预编程而不影响设定和精度
- 在 30 秒钟之内完成变送器的更换
温度测量采用 Pt1000 的 4 线限制方式，确保了质量流量密度和组份流量测试的精度
组分流量的计算基于第 3 级运算法则，适合所有的应用
SIFLOW FC070 Ex CT 可用于密闭输送应用。（车辆的压缩气体燃料测量系统），在将冗余数字量输出或加密 ActiveX 组件用于 SIMATIC 触摸面板时。该认证需要在客户本地完成
通过用于 SIMATIC 触摸式面板的免费 ActiveX 组件，可在 SIFLOW FC070 Ex CT 与 SIMATIC 触摸式面板之间传送加密的传感器过程值。

应用

SIFLOW FC070 质量流量计适用于整个过程工业中所有需要高精流量测量的应用场合。可进行液体和气体测量

SIFLOW FC070 变送器主要应用于以下领域：

食品和饮料工业
制药工业
汽车工业
石油和天然气工业
发电厂和民用电
水和废水

设计

SIFLOW FC070 设计有 IP20 SIMATIC S7-300 的外壳，使用集中和分散安装架FCS200、FC300、MASS 2100 和 MC2 为分体式安装。

功能

具有下列主要功能：

测量质量流量、体积流量、密度、温度和组分流量
2个内置积算器可以自由地设定质量、体积和组分的累计
1 频率/脉冲输出
1 个移相 90°/180°频率/脉冲
二段式批量控制器
1 数字输入
小流量信号切除
空管检测
干扰滤波器可根据不同的应用进行设定
采用FE
自动零点调整，带零点估值反馈
所有过程值具有可组态的上、下报警和警告限值
全面地状态和故障报告

技术规范

可以测量	质量流量，体积流量，密度，传感器温度，组分 A 流量，组分 B 流量，组分 A 百分比值
测量功能
积算器 1	质量流量、体积流量、组分 A 和组分 B 的总量
积算器 2	质量流量、体积流量、组分 A 和组分 B 的总量
单级和双级批量功能	带 1 点或 2 点输出的批量功能，用于高速和低速的定量给料
4 个可编程限值	4 个可编程高/低限值，用于质量流量、体积流量、密度、传感器温度、组分 A 流量、组分 B 流量、组分A (%)当达到限值时，会发出报警信号
数字量输入
功能	开始批处理，停止批处理，开/停批处理，暂停/继续批处理，积算器 1 复位，积算器 2 复位，积算器 1 和 2 复位，零点调整，强制频率输出，限制频率输出
高电平信号	额定电压：24 V DC 下限：15 V DC 上限：30 V DC 电流：2 … 15 mA
低电平信号	额定电压：0 V DC 下限： -3 V DC 上限：5 V DC 电流：-15 … +15 mA
输入	约 10 kΩ
开关	最高 100 Hz
数字量输出 1 和 2
功能	输出 1：脉冲、频率、冗余脉冲、冗余频率、二段式批处理、批处理输出 2：冗余脉冲，冗余频率，二段式批处理
电源电压	3 … 30 V DC（无源输出）
分断电流	最大 30 mA（30 V DC 时）
电压降	最大电流时，≤ 3 V DC
漏电流	最大电压 30 V DC 时，≤ 0.4 mA
负载电阻	1 … 10 kΩ
开关频率	0 ~ 12kHz，占空比 50％
功能	脉冲、频率、冗余脉冲、冗余频率、二段式批处理、批处理
通信
Modbus RS 232C	最大波特率：115 200 baud 最大电缆长度：15 m，115 200 bps 时信号电平：符合 EIA-RS 232C
Modbus RS 485	最大波特率：115 200 baud 最大电缆长度：1,200 m，115 200 bps 时信号电平：符合 EIA-RS 485 总线终端：整体式插入电缆跳线激活
电隔离	所有输入和输出均电隔离隔离电压：500 V.
功率
电源	24 V DC，额定
公差	20.4 V DC … 28.8 V DC
消耗量	最大 7.2 W
熔断器	T1 A/125 V，不可由用户更换
环境
环境温度	贮存温度 -40 °C … +70 °C (-40 °F … +158 °F)
工作条件	水平安装导轨。对于 SIFLOW FC070 标准型：0 … 60 °C (32 … 140 °F) 对于 SIFLOW FC070 Ex CT： -40 … +60 °C (-40 … +140 °F) 垂直安装导轨对于 SIFLOW FC070 标准型： 0 … 45 °C (32 … 113 °F) 对于 SIFLOW FC070 Ex CT： -40 … +45 °C (-40 … +113 °F)
高度	运行： -1000 … 2000 m （压力 795 … 1080 hPa）
外壳
材质	改性聚苯醚，颜色：灰色
额定值	IP20/NEMA 2，符合标准 IEC 60529
机械负载	符合 SIMATIC 标准（S7-300 设备）
防爆认证
SIFLOW FC070 标准型	ATEX:II 3G Ex nA II T4
SIFLOW FC070 Ex CT	ATEX, IECEx, EAC Ex, FM, CSA, NEPSI, INMETRO:
	Zone 2:Ex nA [ia] IIC T4
	FM:
	I 级，2 区： Grp.A, B, C, D (连接至 Class I+II+III, Div. 1)
贸易结算认证
SIFLOW FC070 Ex CT	车辆的压缩气体燃料测量系统适用于美国和加拿大的 NTEP，认证编号：97-111A3
EMC 性能
辐射	EN 55011/CISPR-11
抗干扰性	EN/IEC 61326-1
认证
CE 认证	低电压指令 RoHS
NAMUR	极限值内，根据“一般要求”故障规则 A，符合 NE21
编程工具
SIMATIC S7	通过背板 P-BUS、PLC 程序和 WinCC flexible 进行组态
SIMATIC PCS7	通过背板 P-BUS 和 PLC/WinCC 面板进行组态，经过认证的驱动程序
SIMATIC PDM	通过 Modbus 端口 RS 232C 和 RS 485，经过认证的驱动程序

尺寸图

SIFLOW FC070，尺寸单位：[mm](英寸)

SIFLOW FC070 Ex，带 MASS 2100 DI 1.5 传感器和 SIMATIC HMI TP 177B 触摸式面板，单位 [mm]

电路图

SIFLOW FC070 电气连接

SIFLOW FC070 Ex CT 电气连接
