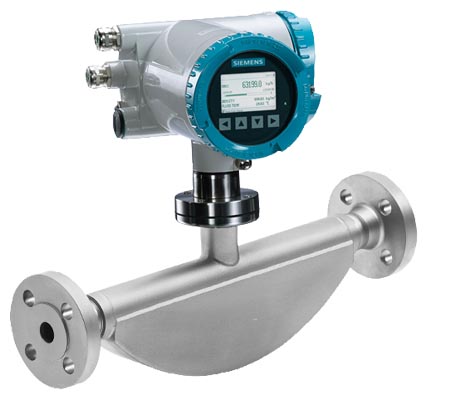

紧凑型 SITRANS FC310 流量计都可订购工业型、卫生型或 NAMUR 型。
该流量计基于数字信号处理技术的最新发展成果,专门针对高测量性能而设计。其目的应用是集成到 OEM 输送装置、机器或者预装配型工厂系统中。
FC310 具备所有的全球海洋认证,理想适用于集成在船舶燃油效率与环境测量系统和燃油加注解决方案中。
FCT010 具备真正的多参数(即,质量流量、密度和温度)测量功能。
FC410 可以供货带 MODBUS RTU (RS-485) 多点串行通信功能的产品。

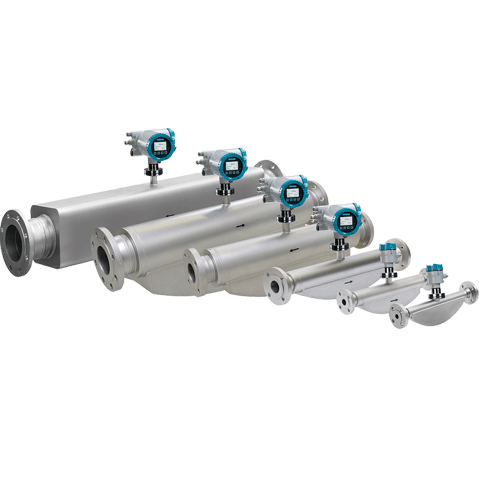

该流量计随配有 SensorFlash、以及含有全部相关认证的微型 SD 卡。SITRANS FC310 流量计系统由一个 SITRANS FCS300 传感器和一个 SITRANS FCT010 变送器(始终采用紧凑型安装方式)组成。
规格 |
DN 15 (½") |
|
准确度 |
± 0.10 % 或 ±0.20 % |
|
可重复性 |
± 0.05 % |
|
流量范围 (水 @ 1 bar 压力损失时) |
||
|
4 500 kg/h (163.3 lb/min) |
|
|
20 500 kg/h (753.2 lb/min) |
|
|
49 000 kg/h (1 800 lb/min) |
|
|
122 000 kg/h (4 483 lb/min) |
|
|
273 000 kg (10 031 lb/min) |
|
|
459 200 kg/h (16 873 lb/min) |
|
电源 |
24 V DC ± 20 %; 110 mA |
|
重量 |
4.6 ... 207 kg |
|
材质 |
||
|
||
|
316L 不锈钢或者镍合金 C4 |
|
|
304 不锈钢 |
|
|
具有耐腐蚀涂层的铝 |
|
外壳压力等级 |
IP67 |
|
压力等级 |
||
|
||
|
100 bar (1450 psi) |
|
|
100 bar (1450 psi) |
|
|
无压力限制 |
|
额定温度 |
||
|
-50 ... +205 °C (-58 ... +400 °F) |
|
|
-40 ... +60 °C (-40 ... +140 °F) |
|
过程连接 |
||
|
EN 1092-1 B1, EN 1092-1 B2, EN 1092-1 D, ANSI/ASME B16.5, JIS B 2220 |
|
|
ASME B1.20 (NPT) 母管螺纹,ISO228-1 G 母管螺纹 (BSPP) |
|
|
DIN 11851, SMS 1145 |
|
|
DIN 32676,A 系列 |
|
认证 |
||
|
ATEX、IECEx、EAC Ex、cCSAus、NEPSI、EAC |
|
|
PED、CRN(即将获得认证) |
|
|
EHEDG (DN 25 ... 80)(即将获得认证) |
|
|
德国劳埃德船级社/挪威船级社、法国船级社、伦敦劳埃德保险公司、美国船级社、RINA(意大利) |
|
NAMUR |
NAMUR 兼容性(例如,NE 21、NE 41 和NE 132) |
|
通信 |
Modbus RS-485 RTU |
|
EMC 性能 |
||
辐射 |
EN 55011/CISPR-11( B 类) |
|
抗干扰性 |
EN/IEC 61326-1(工业) |
|
机械负载 |
18 至 400 Hz(随机), |
