全套 SITRANS FC330 流量计系统都可订购标准型、卫生型或 NAMUR 型。
该流量计基于数字信号处理技术的最新发展成果，专门针对高测量性能而设计。
FC330 的通道 1 上可以标配电流输出 HART 7.5、Modbus RS-485 RTU、PROFIBUS DP 或 PROFIBUS PA 。其它功能可针对模拟量、脉冲、频率、继电器或状态等输出或数字量输入任意组态。
该变送器带一个用户可以组态的图形显示器、SensorFlash 和用于组态备份、固件更新和数据存储的微型 SD 卡。

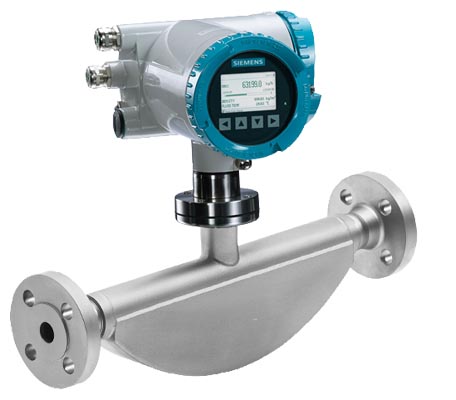

SITRANS FC330 流量计系统包括一个 SITRANS FCS300 传感器和一个 SITRANS FCT030 变送器。
|
规格 |

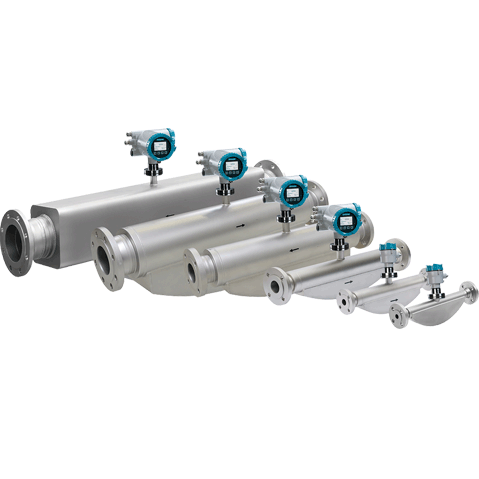

DN 15 (½") |
|
|
准确度 |
± 0.10 % 或 0.20 %，对于液体；另加 ±0.40，对于气体 |
|
|
可重复性 |
± 0.05 % |
|
|
流量范围（流体） （水 @ 1 bar 压力损失）（Qnom） |
||
|
4 500 kg/h (163.3 lb/min) |
|
|
20 500 kg/h (753.2 lb/min)) |
|
|
49 000 kg/h (1 800 lb/min) |
|
|
122 000 kg/h (4 483 lb/min) |
|
|
273 000 kg (10 031 lb/min) |
|
|
459 200 kg/h (16 873 lb/min) |
|
|
架构 |
紧凑型或远程配置 |
|
|
显示器 |
全图形化显示器，240 x 160 点阵，带 6 种语言选择功能 |
|
|
电源 |
20 ... 27 V DC ± 10%; 100 ... 240 V AC ± 10 %, 47 ... 63 Hz ± 10% |
|
|
重量 |
4.6 ... 212 kg |
|
|
材质 |
||
|
||
|
316L 不锈钢或者镍合金 C4 |
|
|
304 不锈钢 |
|
|
具有耐腐蚀涂层的铝 |
|
|
外壳压力等级 |
IP67 |
|
|
压力等级 |
||
|
||
|
100 bar (1450 psi) |
|
|
100 bar (1450 psi) |
|
|
无压力限制 |
|
|
额定温度 |
||
|
-50 ... +205 °C (-58 ... +400 °F) |
|
|
-40 ... +60 °C (-40 ... +140 °F)1) |
|
|
-20 ... +60 °C (-4 ... +140 °F) |
|
|
过程连接 |
||
|
EN 1092-1 B1, EN 1092-1 B2, EN 1092-1 D, ANSI/ASME B16.5, JIS B 2220 |
|
|
ASME B1.20 (NPT) 母管螺纹，ISO228-1 G 母管螺纹 (BSPP) |
|
|
DIN 11851, SMS 1145 |
|
|
DIN 32676，A 系列 |
|
|
认证 |
||
|
ATEX、IECEx、EAC Ex、CSA、cCSAus、NEPSI、EAC |
|
|
PED、CRN（即将获得认证） |
|
|
EHEDG （DN 25 ... DN 80）（准备中） |
|
|
OIML R 117、NTEP（即将获得认证） |
|
|
SIL 2 Single（即将获得认证） SIL 3 冗余系统（即将获得认证） |
|
|
NAMUR |
NAMUR 兼容性（例如，NE 21、NE 41、NE 107 和 NE 132） |
|
|
I/O |
最多 4 个通道（可以组合模拟量输出、继电器输入或数字量输出和数字量输入） |
|
|
通信 |
HART |
|
|
EMC 性能 |
||
|
辐射 |
EN 55011/CISPR-11 (Class A) |
|
|
抗干扰性 |
EN/IEC 61326-1（工业） |
|
|
机械负载 |
18 至 400 Hz（随机）， |
1) 如果在室外运行，请避免阳光直射，尤其在温暖气候地区。
