FCT030 基于数字信号处理技术的最新发展成果，专门针对高测量性能、快速流量变化响应能力而设计，适用于快速混料应用，具备高抗过程噪音能力，安装、调试和维护均非常简便。
FCT030 变送器具备真正的多参数测量（例如，质量流量、体积流量、标准体积流量、密度、温度和百分比）能力。
FCT030 IP67 变换器可远程连接各种传感器，其小型安装可支持各种传感器，例如 FCS300，规格 DN 15 至 DN 150、MASS 2100 DI 1.5、DI 3、DI 6、DI 15 和 FC300 DN 4。
变送器 FCT030 运行期间，通过设置，可以测量双组分混合物或溶液的百分比浓度。浓度和密度在特定温度下存在离散关系时，可以通过测量计算 A 成分或 B 成分的体积或质量的百分比浓度（B 成分 = 100% 减去 A 成分）。对于溶液和某些混合物，还可以获得其总质量或者干重。
在某些行业中，选择使用标准密度标度表示过程液体的密度或相对密度。
如果订货时选择了选项“标准百分比”，则在设置菜单中可以选择以下百分比标度或标准密度标度：
|
|
1) ABM:乙醇质量浓度
优势
最多可以组态四个 I/O 通道，具体如下：
通道 1 是支持 HART 7.5、PROFIBUS PA、PROFIBUS DP 和 Modbus RS-485 RT 的 4 至 20 mA 模拟量输出。其电流信号可组态用于质量流量、体积流量或密度、标准体积流量、介质温度、部分 A 与 B 和部分 A% 和 B%。
通道 2 中的信号输出可以自由地组态用于任何一种过程变量。
通道 3 和 4 可以按信号输出或继电器输出，或者，信号输入进行订货（可以自由地组态用于任何一种过程变量）。
用户可以针对以下内容对信号输出进行组态：
用户可以针对以下内容对继电器输出进行组态：
用户可以针对以下内容对信号输入进行组态：
用于非危险区域的信号输出和输出，可利用拔动开关切换成用于主动或被动操作。
用于危险区域的信号输出和输入，则不能利用拔动开关进行更改，须在订货时进行选择。
维修和维护期间，全部输出都可以强行设置成用于仿真、验证或校准目的的预定值。
FCT030 科里奥利流量计的程序是重新设计的，完全符合甚至超过了相关国际标准和法规的要求。
SITRANS FCT030 适用于过程工业领域要求精确地测量变送器的各种应用。该计量仪既可测量流体流量，又可测量气体流量。
科里奥利流量计适用于所有行业，如：
多输出和总线通信，意味着可以按工厂运营要求即时（更新时间 10 ms）或周期性地读出所有的过程信息。

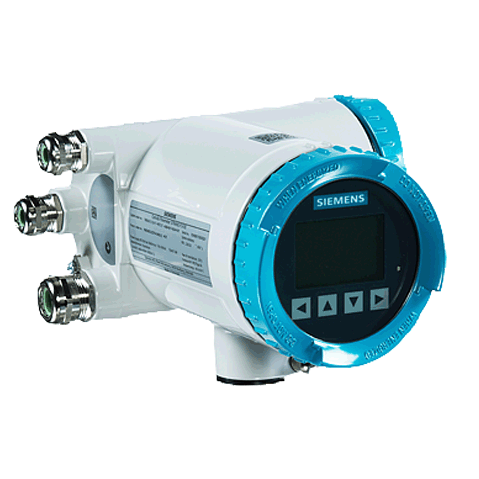

SITRANS FCT030 变送器设计采用了带防腐涂层的 IP67/NEMA 4X 铝外壳。它可以远程连接，或一体式安装以下传感器：
FCT030 的通道 1 上可以标配电流输出 HART 7.5、Modbus RS-485 RTU、PROFIBUS DP 或 PROFIBUS PA 。
该变送器采用了模块化设计，具有离散、可更换的电子模块和接线板，用于分隔不同的功能和方便现场维护。所有模块完全可追溯，其原产地包括在变送器设置中。
SensorFlash 是一种标准 4 GByte 微型 SD 卡，可通过 PC 进行更新。发货时，每个传感器都带完整的证书文件，包括校验报告。订购时，可选择材质、压力测试、出厂符合性证书。
西门子的 SensorFlash 闪存单元具有以下特性和优点：
具备以下功能：
具备以下功能：
|
过程介质 |
|
|
|
||
|
过程变量的数量 |
7 |
|
|
用于测量 |
|
|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
电流输出 |
||
|
电流 |
0 … 20 mA 或 4 … 20 mA |
|
|
负荷 |
< 500 W 通道 |
|
|
时间常数 |
0 ... 100 s 可调 |
|
|
数字量输出 1) |
||
|
脉冲 |
41.6 µs ... 5 s 脉冲持续时间 |
|
|
频率 |
0 ... 12.5 kHz，50 % 占空比，120 % 超范围预防 |
|
|
时间常数 |
0 ... 100 s 可调 |
|
|
激活 |
0 ... 24 V DC，110 mA， |
|
|
无源 |
3 ... 30 V DC，最大 110 mA |
|
|
继电器 |
仅限于通道 3 和 4 |
|
|
类型 |
无电压切换式继电器触点 |
|
|
负荷 |
30 V AC/100 mA |
|
|
功能 |
报警级别、报警编号、限制值、流向 |
|
|
数字量输入1) |
仅限于通道 3 和 4 |
|
|
电压 |
15 ... 30 V DC (2 ... 15 mA) |
|
|
功能性 |
启动/停止/保持/继续定量给料、复位累加器1 和 2、强制输出、冻结输出 |
|
|
电隔离 |
所有的输入和输出均电隔离，隔离电压500V |
|
|
断开 |
||
|
小流量 |
0 ...最大流量的9.9% |
|
|
限制功能 |
质量流量、体积流量、粒级、密度、传感器温度 |
|
|
积算器 |
用于正向、净流量或反向流量的三个八位计数器 |
|
|
显示器 |
|
|
|
零点调节 |
通过小键盘或通过数字量输入以分体式 |
|
|
环境温度 |
||
|
工作 |
||
|
-40 … +60 °C (-40 … +140 °F)，（最大湿度：95 %） |
|
|
-20 ... +60 °C (-4 ... +140 °F) |
|
|
贮存 |
||
|
-40 ... +70 ºC (-40 ... +158 ºF)（最大湿度 95 %） |
|
|
-20 ... +70 °C (-4 ... +158 °F) |
|
|
通信 Ch1 |
HART 7.5 |
|
|
外壳 |
||
|
材质 |
铝 |
|
|
额定值 |
IP67/NEMA 4X 到 IEC 529 和 DIN 40050（1 mH2O，持续 30 分钟） |
|
|
机械负载 |
18 … 400 Hz（随机），3.17 g RMS（在各个方向） |
|
|
电源电压 |
||
|
电源 |
20 ... 27 V DC ± 10%； |
|
|
波动 |
无限制 |
|
|
功耗 |
7.5 W/15 VA |
|
|
EMC 性能 |
||
|
辐射 |
EN 55011/CISPR-11 (Class A) |
|
|
抗干扰性 |
EN/IEC 61236-1 （工业） |
|
|
NAMUR |
介于误差级别 A 的“通用要求”的限制值内，符合 NE 21 标准 |
|
|
环境 |
||
|
环境条件符合 IEC/EN/UL 61010-1 |
|
|
|
维护 |
该流量计设计有内置式误差日志/未决菜单，应对其进行定期检查。 |
|
|
电缆压盖 |
电缆接头可供货尼龙型、镀镍黄铜型或不锈钢型（316L/W1.4404），具体尺寸如下：
|
|
|
数字电缆连接 |
在传感器和变送器之间可敷设最长为 75 m 、带 2 个屏蔽线对的标准工业信号电缆或 4 线全屏蔽型标准工业信号电缆。西门子提供长度已经预先裁定、适用于电缆压盖连接或接头连接的电缆供用户选择。 |
|
|
模拟电缆连接 (MASS 2100/FC300) |
标准工业电缆，最长 15 m，安装在传感器和变送器之间
PVC 绝缘，5 x 2 x Ø 0.34 mm， 西门子提供安装了两个 M20 连接器的长度预切电缆供客户选择。 |
|
|
认证 |
||
|
危险区域 |
|
|
|
密闭输送（准备中） |
|
|
|
||
|
压力设备 |
|
|
|
||
|
卫生型应用（准备中） |
|
|
|
||
|
证书 (Certificates) |
||
|
安全完整性等级（准备中） |
|
|
|
||
|
||
|
CE 认证 |
|
|
|
