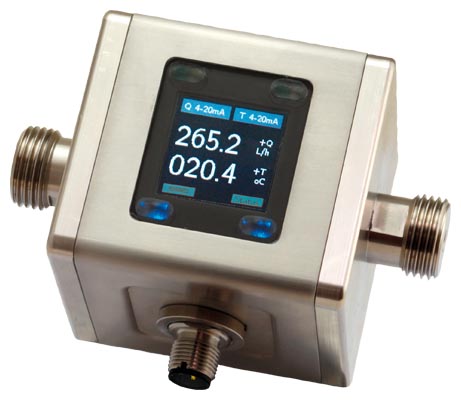

SITRANS FM100 是一种一体式电磁流量传感器,适用于过程领域及 OEM 领域中的基本应用。
SITRANS FM 电磁流量传感器主要适合在以下领域中应用:
SITRANS FM100 适合测量小到中等流量的导电液体。由于长度较小 (108 mm),可将其安装在几乎任何空间内。坚固的不锈钢外壳在变化的周围环境中为该装置提供保护。
测量值显示在本地显示屏上,并可通过 2 个可自由组态的输出(脉冲/频率/报警和模拟量)来访问。
流量测量原理基于法拉第电磁感应定律;根据该定律,传感器将流量转换为与流动速度称正比的电压
产品特性 |
FM100 |
测量原理 |
电磁感应 |
介质 |
导电率 ≥ 20 μS/cm 的导电液体 |
精度 |
< ±(0.8 % 读数 + 0.5 % 满标值)1) |
重复精度 |
±0.2 % 满标值 |
流量响应时间 t90 |
|
|
< 100 ms |
|
< 1 s |
温度测量 |
|
传感器 |
PT1000 |
精度 |
≤ ±2 °C(流量 > 0.2 m/s) |
量程 |
介质温度范围 |
温度响应时间 t90 (信号输出) |
< 20 s |
过程连接 |
|
标称规格 |
G ½” … G 2” 可用的兼容 NPT 适配器 (¼” … 2”) |
过程连接 |
螺纹接头 |
额定运行条件 |
|
安装位置 |
在所有方向上,双向测量 |
入口/出口 |
3×直径/2×直径 |
环境温度 |
|
|
-20 … +70 °C (-4 … +158 °F) |
|
-20 … +140 °C (-4 … +284 °F) |
|
-20 … +85 °C (-4 … +185 °F) |
外壳压力等级 |
IP67 |
运行压力 |
最大 16 bar |
压力降 |
请见压力损失图 |
机械载荷 |
|
|
DIN EN 60068-2-27:2010:20 g (11 ms) |
|
DIN EN 60068-2-6:2008:5 g (10 … 2000 Hz) |
|
DIN EN 60068-2-30:2006:严重等级 b |
EMC |
2014/30/EU |
设计 |
|
重量 |
参见外形尺寸图 |
外壳材质 |
不锈钢 1.4404 |
电极材质 |
不锈钢 1.4404 |
连接配件 |
不锈钢 1.4404 |
绝缘件 |
PEEK |
密封件 |
FKM(可选:EPDM) |
显示屏 |
PMMA |
通过 4 个光学触摸式传感器进行操作(可戴着手套操作) |
|
TFT 显示屏,128 × 128 像素,1.4” 显示屏,方向以 90° 步长可调,重复率可调 0.5 … 10 s |
|
电缆进线口 |
M12x1 4 针接头 |
外形尺寸 |
参见外形尺寸图 |
电气数据 |
|
电源 |
19 … 30 V DC |
功耗 |
最大 200 mA |
输出 |
|
|
推挽式,可自由扩展,2 kHz(上溢时) |
fmin ,FS = 50 Hz 时 |
|
fmax,FS = 1000 Hz 时 |
|
|
推挽式,可自由扩展,可针对部分或累积累加器进行组态 |
|
NPN,PNP,推挽式,可组态最高 30 V DC,最高 200 mA 防短路 |
|
0(4) … 20 mA(有源)或 0(2) … 10 V DC |
最大负荷 500 Ω |
|
输入 |
|
|
有源信号 Uhigh 最大 30 V DC |
0 < 低 < 10 V DC |
|
15 V DC < 高 < Vs |
|
定量给料功能 |
定量给料输出 OUT2: |
推挽式,高电平有效 |
|
控制输入 OUT1: |
|
启动/停止 0.5 s < thigh < 4 s |
|
复位 thigh > 5 s |
|
通信 |
IO-Link |
|
42(十进制),0x002A(十六进制) |
|
西门子公司 |
|
V1.1 |
|
COM3 |
|
1.1 ms |
|
√(OUT1,在位置 IO-Link 中) |
|
√ |
|
10 s |
|
20 m |
1) 在参考条件下:
- 介质温度:15 … 30 °C
- 环境温度:15 … 30 °C
- 1 cST
- 500 µS/cm
- 1 bar
过程连接 G1/2"、G3/4" 和 G1
带有一体式变送器的 SITRANS FM100,过程连接 G1/2"、G3/4" 和 G1";尺寸单位 mm (in)
过程连接 |
标称规格 |
重量 [g] |
---|---|---|
外螺纹 |
G1/2" |
998 |
外螺纹 |
G3/4" |
988 |
外螺纹 |
G1" |
1010 |
过程连接 G2"
带有一体式变送器的 SITRANS FM100,过程连接 G2";尺寸单位 mm (in)
过程连接 |
标称规格 |
重量 [g] |
---|---|---|
外螺纹 |
G2" |
2420 |
过程连接 2" NPT IG
带有一体式变送器的 SITRANS FM100,过程连接 2” NPT(内螺纹);尺寸单位 mm (in)
过程连接 |
标称规格 |
重量 [g] |
---|---|---|
内螺纹 |
2" NPT IG |
2140 |
