SITRANS F M电磁流量变送器 MAG5000/6000

MAGFLO MAG 5000/6000，MAG 6000 I 和 MAG 6000 Industry/Ex d带传感器:
MAGFLO MAG 1100 和 1100 Food
MAGFLO MAG 5100 W
MAGFLO MAG 3100
MAGFLO MAG 8000 和 MAG 8000 CT
Transmag 2带传感器:
911/E

Products in detail

概述

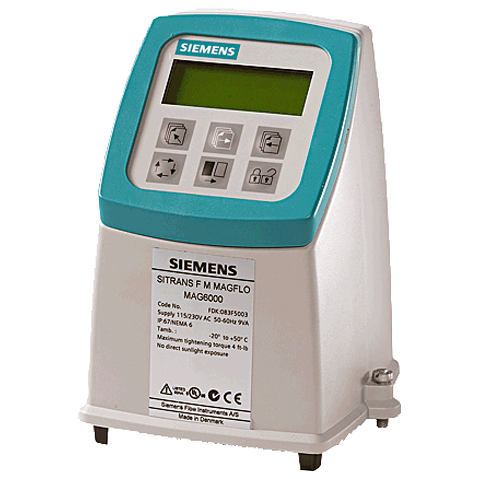

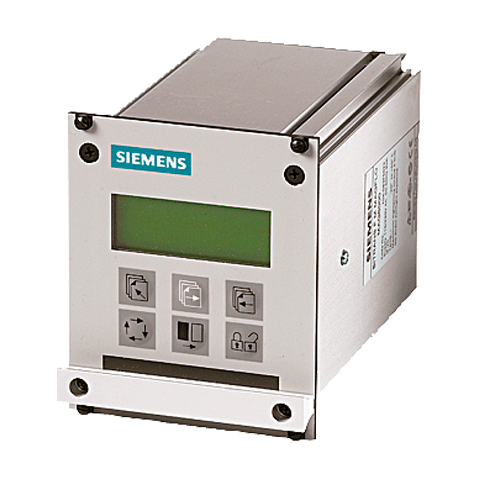

MAG 5000/6000 一体式（左）和19" 插入式（右）变送器

MAG 5000 和 6000 是高性能的变送器，安装、调试和维护十分简便。变送器对来自 MAG 1100、MAG 1100 F、MAG 3100、MAG 3100 P 和 MAG 5100 W 等 SITRANS F M 传感器的信号进行分析。

变送器类型：

MAG 5000：最大测量误差 ± 0.4 % ± 1 mm/s（包括传感器）
MAG 6000：最大测量误差 ± 0.2 % ± 1 mm/s（包括传感器，另请参见传感器技术规格），具有其它特性，例如：“即插即用”附加总线模块；集成批量处理功能。

优势

信号分辨率高，可达最优量程比
多种可能性的数字信号处理
自动从 SENSORPROM 中读取数据，易于调试
用户可设置的操作菜单，带有密码保护
3行，20个字符，11种语言显示
各种流量单位
累计流量，正向、反向流量和净流量以及其它更多信息
过程控制的多功能输出，具有模拟量、脉冲/频率和继电器输出(状态，流向，极限值)
丰富的自诊断功能，出错指示和故障记录（参见 SITRANS F M 诊断功能）
批量控制（仅 MAG 6000）
贸易结算认证：用于冷却水的 PTB、OIML R 75、OIML R 117、OIML R 49 、 MI-001 和 PTB K 7.2 及 OE12/C 040。
MAG 6000 具有附加的总线模块，用于 HART，FOUNDATION Fieldbus H1，DeviceNet，MODBUS RTU/RS485，PROFIBUS PA 和 DP

应用

SITRANS F M 流量计适合测量几乎所有导电性液体、粘稠物和泥浆的流量。主要应用于以下领域：

水和废水
化工和制药
食品和饮料工业
发电厂和民用电

设计

变送器设计为 IP67 NEMA 4X/6 外壳的一体式，或者墙装式，或基于 19″ 插入式结构的 19″ 型，用于：

19″架装系统
前置盘装支架 IP65/NEMA 2
盘装支架 IP20/NEMA 1

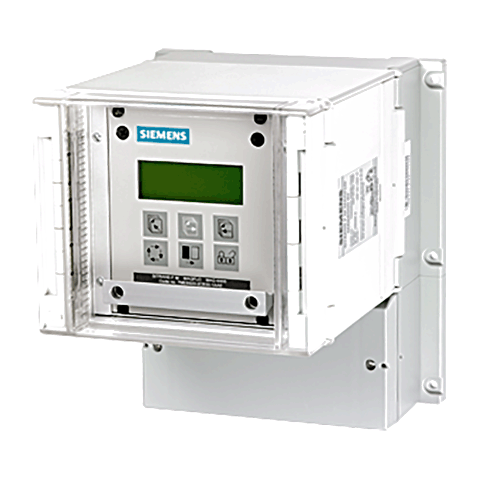

IP66/NEMA 4X 墙式安装架上

19″ 型可有以下几种选择：

适于 EEx ATEX 认证的流量传感器的变送器（包括安全栅）
带电极清洗单元的变送器（承索）

功能

MAG 5000/6000 变送器带有内置的字母数字式多种语言的显示器。变送器计算相连的电磁传感器的信号，并完成为电磁线圈提供恒定电流的供电任务。

有关接线、操作模式和安装的更详细信息可以参见传感器数据列表。

显示和控件

可以使用下列设备完成对变送器的操作：

控制和显示单元
HART 通讯
PC/便携式 PC 和基于 HART 通讯协议的 SIMATIC PDM 软件
PC机/便携式 PC 和基于 PROFIBUS 或 Modbus 通讯协议的 SIMATIC PDM 软件

HART 通信

PROFIBUS PA 通讯

技术规范

工作方式和设计
测量原理	脉冲直流励磁的电磁感应原理
空管	空管检测（分体式安装需双屏蔽专用电缆）
励磁频率	与传感器规格有关
电极输入阻抗	> 1 x 1014 Ω
输入
数字量输入	11 ... 30 V DC, Ri = 4. 4 KΩ
启动时间	50 ms
电流	I11 V DC = 2.5 mA, I30 V DC = 7 mA
输出
电流输出
信号范围	0 ... 20 mA or 4 ... 20 mA
负荷	< 800 Ω
时间常数	0.1 … 30 s，可调
数字量输出
频率	0 - 10 kHz，占空比50%（单向或双向）
脉冲（有源）	24 V DC，30 mA，1 KΩ ≤ Ri ≤ 10 KΩ，短路保护（流量计供电）
脉冲（无源）	3 - 30 V DC，最大 110 mA，200 Ω ≤ Ri ≤ 10 KΩ（由连接设备供电）
时间常数	0.1 … 30 s，可调
继电器输出
时间常数	开关继电器，与电流输出相同
负荷	42 V AC/2 A, 24 V DC/1 A
小流量信号切除	0 ...最大流量的9.9%
电隔离	所有输入和输出信号电隔离
最大测量误差（包括传感器和零点）（详细的精度规格见“系统信息”）
MAG 5000	± 0.4 % ± 1 mm/s
MAG 6000	± 0.2 % ± 1 mm/s
额定工作条件
环境温度

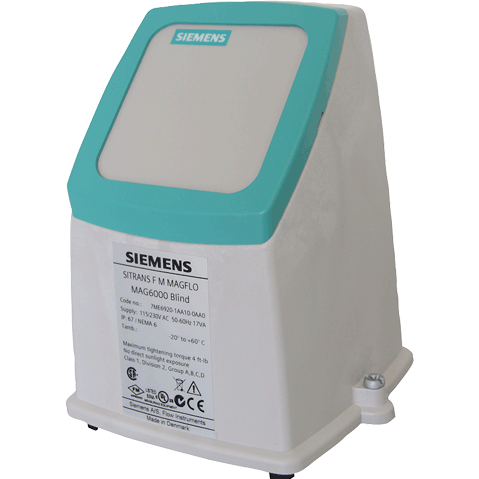

工作	带显示型: -20 ... +60 C (-4 ... +140 F) 盲显型： -20 ... +60 C (-4 ... +140 F) MI-001 型： -25 ... +55 ºC (-13 ... +131 ºF) 密闭输送 (CT) 型 -20 ... +50 ºC (-4 ... +122 ºF)
贮存	-40 ... +70 C (-40 ... +158 F°)
机械负载（振动）
一体型	18 - 1000 Hz，3.17 g RMS 随机，各个方向正弦曲线符合 IEC 68-2-36
19″插入式	1 - 800 Hz，1 G，各个方向正弦曲 IEC 68-2-36
防护等级
一体型	IP 67/NEMA 4X/6，符合标准 IEC 529 和 DIN 40050 (1 mH2O 30 min.)
19″插入式	IP20/NEMA 1，符合 IEC 529 和 DIN 40050
EMC 性能	IEC/EN 61326-1（所有环境） IEC/EN 61326-2-5
显示器和键盘
积算器	2 个 8 位计数器用于正向流量、净流量和反向流量的测量
显示屏	背光式字幕文本显示， 3 x 20 字符指示流速、累积流量、设定值和故障显示。反向流用负号表示
时间常数	时间常数与电流输出时间常数相同
设计
外壳材料
一体型	玻璃纤维加强聚酰胺G不锈钢 AISI 316/1.4436 (IP65)
19″插入式	标准的19″铝/钢插入件（DIN 41494），宽：21TE，高：3 HE
面板后面	IP20/NEMA 1；铝
盘装式	IP20/NEMA 1（用于 IP65/NEMA 2 显示器侧）：ABS 塑料
墙壁安装	IP66/NEMA 4X；ABS 塑料
外形尺寸
一体型	参见外形尺寸图
19″插入式	参见外形尺寸图
重量
一体型	0.75 kg (2 lbs)
19″插入式	参见外形尺寸图
电源	115 ... 230 V AC +10 % -15 %, 50 ... 60 Hz 11 ... 30 V DC or 11 ... 24 V AC
功耗	230 V AC:17 VA 24 V AC:9 VA, IN = 380 mA, IST = 8 A (30 ms) 12 V DC:11 W, IN = 920 mA, IST = 4 A (250 ms) 24 V DC:8.4 VA, IN = 350 mA, IST = 4 A (10 ms) IST= 4 A (250 ms): 对于太阳能电池板，请确保稳定的电流供应
认证和批准
一般用途	CE (LVD, EMC, PED, RoHS) UL (c-UL-us)
危险区域	FM, CSA NI I 类，2 区，A，B，C，D 组
密闭输送型	冷水：MI-001 冷水 PTB K 7.2 (德国) OE 12/C 040（奥地利） TS 27.02 008 (丹麦)
船用（只 for 远程版本 with MAG 5100 W, DN 50 ... DN 300）	ABS 法国船级社 DNV GL 英国劳氏船级社
其他	CMC/CPA （中国） C-TICK（澳大利亚和新西兰 EMC） EAC（俄罗斯、白俄罗斯、哈萨克斯坦） KCC（韩国）
通信
标准
MAG 5000	无串行通信或可选 HART 通信
MAG 6000	备有用户安装附加模块
可选项(只适用于MAG 6000)	HART、Modbus RTU/RS 485、FOUNDATION Fieldbus H1、DeviceNet、PROFIBUS PA、PROFIBUS DP 附加模块
MAG 5000/6000 CT	无经过认证的通信模块

防爆认证(e/ia)

应用	只与 MAG 5000/6000 19″和 MAG 1100 Ex/MAG 3100 Ex ATEX 一起使用
隔爆标准	MAG 1100 Ex [EEx e ia] IIB ATEX, EAC Ex
隔爆标准	MAG 3100 Ex [EEx e ia] IIC ATEX, EAC Ex
电缆参数电极	组	电容 μF	电感 mH
	IIC	≤ 4.1	≤ 80
	IIB	≤ 45	≤ 87
	IIA	≤ 45	≤ 87
环境温度
工作	-20 ... +50 °C (-4 ... +122 °F)
贮存	-20 ... +70 °C (-4 ... +158 °F)
外壳
材质	标准的19″铝/钢插入件（DIN 41494）
宽度	21 TE (4.75”)
高度	3 HE (5.25”)
额定值	IP20/NEMA 1，符合标准 EN 60529
机械负载	1g，1-800 Hz，各个方向正弦曲线符合 EN 60068-2-36
