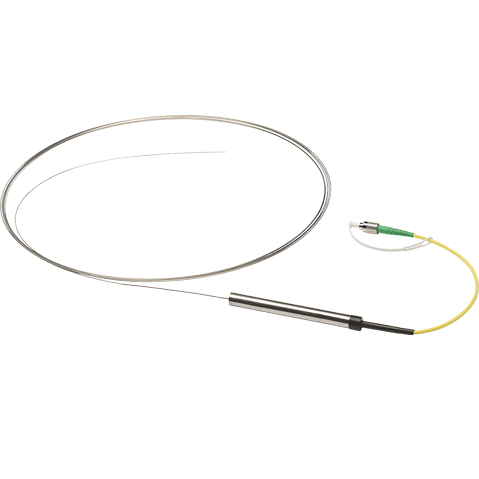

SITRANS TO500 是一种多点温度变送器,用于通过光纤多点温度测量探头来测量温度和温度曲线。
SITRANS TO500 用于评估布置在光纤多点测量探头上的大量传感器。
一个 SITRANS TO500 最多可以同时处理四个测量杆,每个测量杆最多可带 48 个传感器(布拉格光纤光栅(FBG))。
通过精确、快速地测定温度曲线,可在运行寿命、质量和输出等方面进行过程优化。
过大温升的位置会快速而精确地得到检测,从而防止对过程、设备和环境造成损坏。
在必须测定温度曲线以及安装空间受限的场合,SITRANS TO500 带光纤温度测量是正确之选。
SITRANS TO500 多点温度变送器位于控制柜内的一个紧凑式铝制外壳中,安装在 DIN 安装导轨上。
各连接器易于从前面接触:
状态指示灯页位于前面。
在 SITRANS TO500 多点温度变送器中,使用连续可调的激光产生波长为 1 500 ~ 1 600 nm 的光,并与多点测量枪分离。光纤布拉格光栅 (FBG) 安装在多点测量探头上自由定义的点上每个 FBG 都会反射一种定义波长的光。FBG 可以反射的波长会随着温度的变化而变动。因此,FBG 处的反射率是相应测量点的某个温度量度。 每个通道可评估最多 48 个 FBG,具体视温度范围而定。
在 SITRANS TO500 中,一个具有固定吸收谱线的气体池作为参比,并通过该参比来连续调节波长测定。
SITRANS TO500 具有 4 各同时评估的通道。多点测量探头中每个传感器处反射的波长取决于温度,而该波长在多点温度变送器中输出。所有 4 个通道同时被读取,并且每秒更新一次。通过每个通道的最多 48 各传感器,可以精确测定和显示温度。传感器的位置可由用户指定。这样,用户就可得到灵活而专用的解决方案。
测量的温度通过 PROFIBUS DP 传输到控制系统。SITRANS TO500 的参数可通过集成以太网接口来设定。
输入 |
|
通道 |
4 |
测量变量 |
温度 |
输入类型 |
每个通道最多 48 个传感器 (FBG) |
特性 |
温度-线性 |
解决方法 |
0.1 K |
测量精度 |
< 0.5 K |
可重复性 |
< 0.5 K |
测量周期 |
1 s |
量程 |
-180 ... +800 °C (-292 ... +1472 °F) 取决于多点测量探头 |
单位 |
°C |
电源 |
24 V DC + 20% |
功耗 |
最大 15 W |
防护 |
防极性反接 |
测量速度 |
|
|
1 Hz,与 FBG 的数量无关 |
输出 |
|
输出信号 |
PROFIBUS DP |
光功率 |
≤ 1 mW 每个通道 |
激光防护等级 |
1 类 |
额定条件 |
|
环境条件 |
|
|
0 ... 50 °C (32 ... 122 °F) |
|
-40 ... +85 °C (-40 ... +185 °F) |
|
< 80%, 50 °C (122 °F) 时无冷凝 |
|
按 EN 61326 及 NAMUR NE21 |
EN 60529 标准的防护等级 |
|
|
IP20 |
设计 |
|
重量 |
2.4 kg (5.3 lb) |
外形尺寸 |
见"尺寸图" |
DIN 导轨适配器 |
后安装 |
材料 |
铝 |
显示和控件部件 |
|
LEDs |
|
按钮 |
“复位”(系统重启或地址重置) |
SITRANS TO500,前视图、后视图和侧视图;尺寸单位:mm(英寸)
SITRANS TO500,连接器分配
